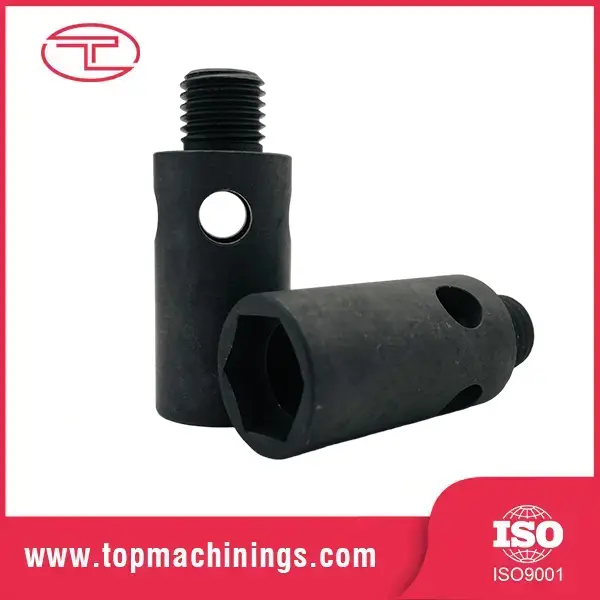

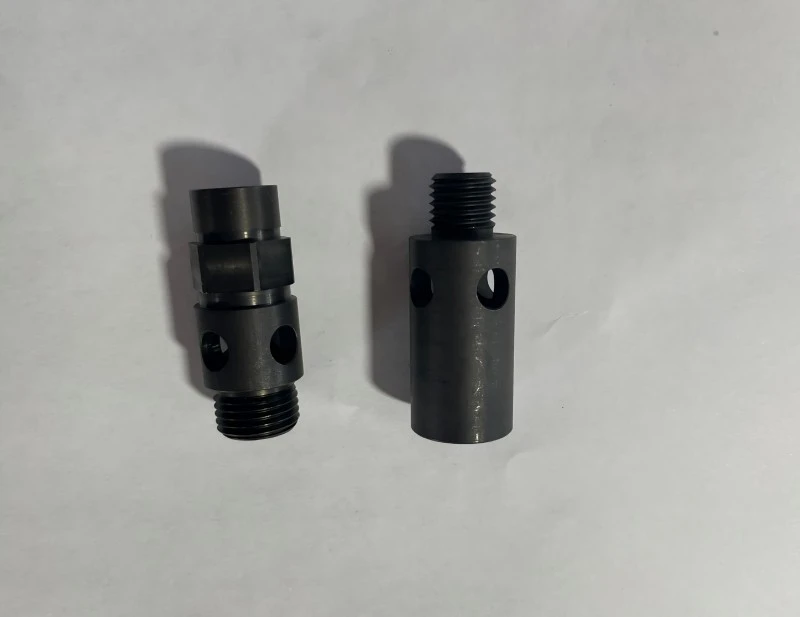

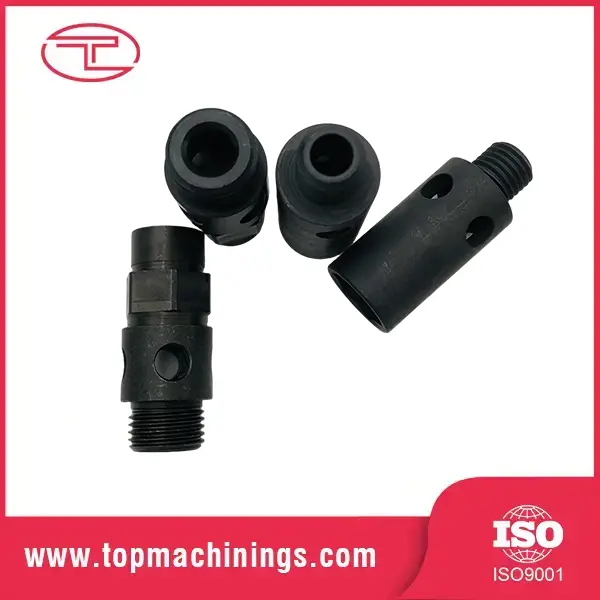

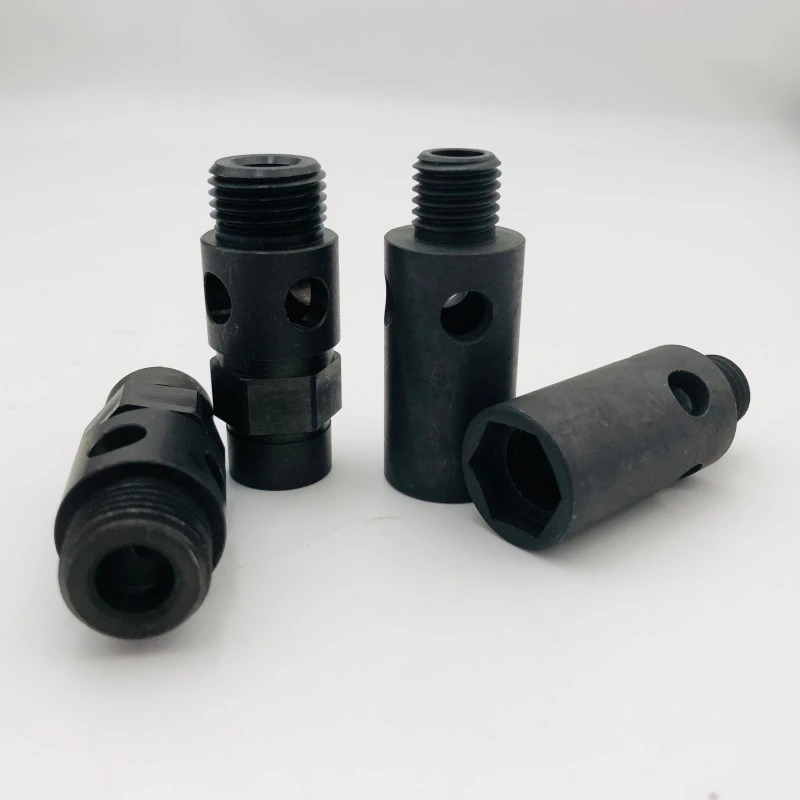

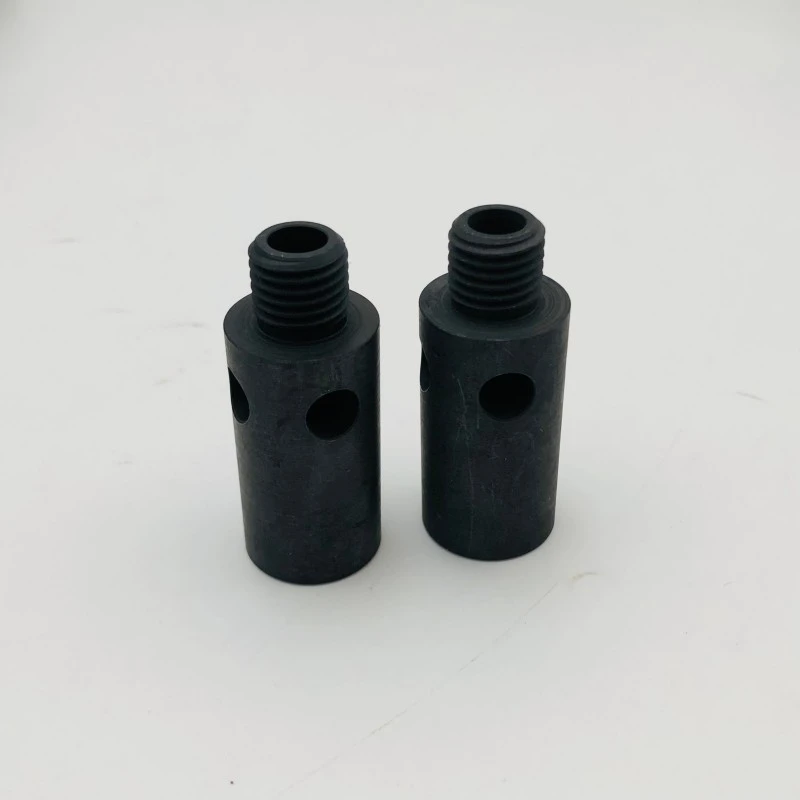

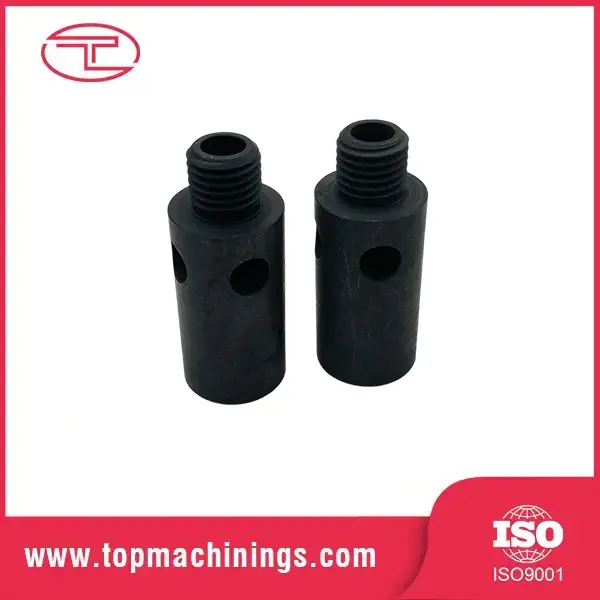

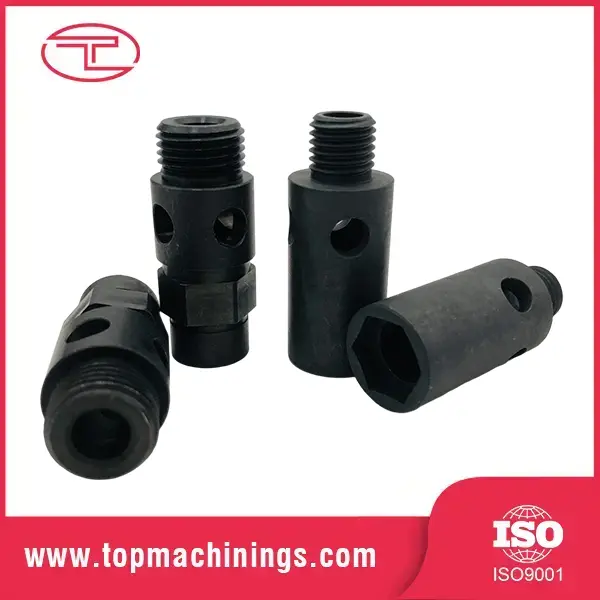

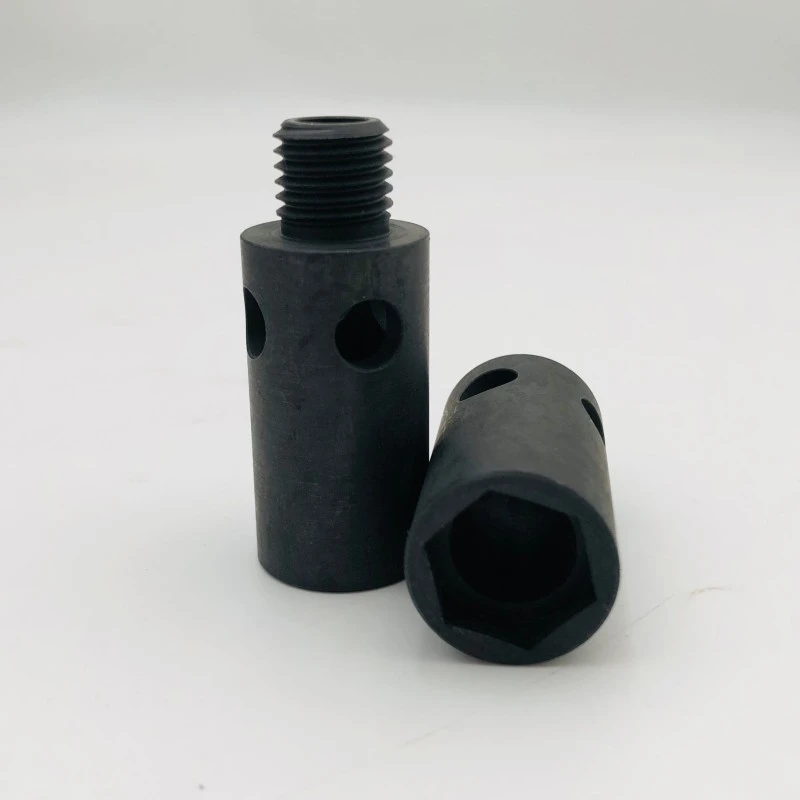

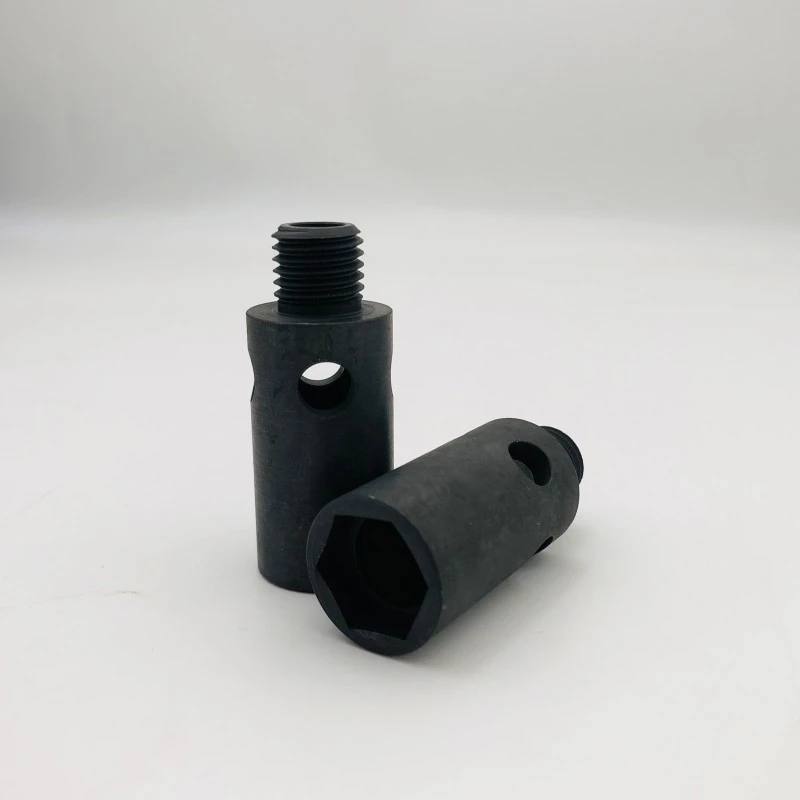

CNC మ్యాచింగ్ ప్రెసిషన్ థ్రెడ్ షాఫ్ట్

థ్రెడ్ షాఫ్ట్ అనేది ఒక స్థూపాకార భ్రమణ భాగం, దీని పొడవులో కొంత భాగం లేదా మొత్తం మెషిన్డ్ థ్రెడ్‌లు ఉంటాయి. ప్రధాన ఉదాహరణ ప్రధాన స్క్రూ - ప్రతి CNC మెషీన్, 3D ప్రింటర్ మరియు లీనియర్ యాక్యుయేటర్ యొక్క గుండె - ఇక్కడ థ్రెడ్ భ్రమణాన్ని ఖచ్చితమైన లీనియర్ కదలికగా మార్చడానికి ఒక గింజను నిమగ్నం చేస్తుంది. కానీ CNC మ్యాచింగ్ ప్రెసిషన్ థ్రెడ్ షాఫ్ట్ థ్రెడ్ ఎండ్‌లు, టై రాడ్‌లు, అడ్జస్ట్‌మెంట్ స్క్రూలు మరియు ఫీడ్ షాఫ్ట్‌లతో మోటార్ షాఫ్ట్‌లుగా కూడా కనిపిస్తుంది.

మంచి థ్రెడ్ షాఫ్ట్‌ను చెడు నుండి వేరు చేసేది ఒక్క చూపులో కనిపించదు మరియు సేవలో విపత్తు: పూర్తి పొడవులో థ్రెడ్ పిచ్ ఖచ్చితత్వం. ఒక మీటరు ప్రయాణానికి పైగా 0.1 మిమీ క్యుములేటివ్ పిచ్ ఎర్రర్‌తో లీడ్ స్క్రూ మీ మెషిన్ టూల్‌ను 0.1 మిమీ తప్పుగా ఉంచుతుంది - ప్రతిసారీ. ఇది ఖచ్చితమైన భాగం మరియు సమస్య భాగం మధ్య వ్యత్యాసం.

డిజైన్ & మెటీరియల్ పరిగణనలు

సాధారణ గ్రేడ్‌లు: 4140/42CrMo, 1045 (సాధారణ విధి), SUS303/316 (తుప్పు నిరోధకత), 6061-T6 (తేలికపాటి)

థ్రెడ్ రూపాలు: Acme, ట్రాపెజోయిడల్, మెట్రిక్ ISO, UNC/UNF, బాల్-స్క్రూ అనుకూలత

వేడి చికిత్స: థ్రెడ్ పార్శ్వాల ఇండక్షన్ గట్టిపడటం, గట్టిపడటం లేదా కార్బరైజింగ్

క్లిష్టమైన లక్షణాలు: గ్రౌండింగ్ కోసం మధ్య రంధ్రాలు, కీవేలు, ఫ్లాట్‌లు, క్రాస్-హోల్స్ మరియు స్టెప్ డయామీటర్‌లు

థ్రెడ్ పిచ్ వ్యాసం మరియు బేరింగ్ జర్నల్‌ల మధ్య ఏకాగ్రత: ≤ 0.02mm TIR

స్ట్రెయిట్‌నెస్: 0.05mm/m స్టాండర్డ్, 0.02mm/m ఖచ్చితత్వ గ్రేడ్‌ల కోసం

CNC మ్యాచింగ్ ప్రెసిషన్ థ్రెడ్ షాఫ్ట్ కోసం, మెటీరియల్ ఎంపిక అనేది పనితీరు నిర్ణయం: 4140 గట్టిపడిన మరియు గ్రౌండ్ లాంగ్ వేర్ లైఫ్ మరియు డైమెన్షనల్ స్టెబిలిటీని ఇస్తుంది; 6061 అల్యూమినియం హై-స్పీడ్ అప్లికేషన్‌ల కోసం తేలికపాటి తక్కువ-జడత్వ చలనాన్ని ఇస్తుంది. మేము లోడ్, వేగం మరియు డ్యూటీ సైకిల్ ఆధారంగా గ్రేడ్‌ను సిఫార్సు చేస్తున్నాము — కేవలం ధర మాత్రమే కాదు.

ముఖ్య లక్షణాలు & ప్రయోజనాలు

పూర్తి నిడివిలో ఖచ్చితమైన థ్రెడ్‌లు

థ్రెడ్‌లు ఒకే-పాయింట్ కట్ లేదా CNC నియంత్రణలో థ్రెడ్-మిల్ చేయబడి ఉంటాయి, పిచ్ ఖచ్చితత్వం మొత్తం థ్రెడ్ పొడవులో ధృవీకరించబడుతుంది - గేజ్ వద్ద మాత్రమే కాదు. CNC మ్యాచింగ్ ప్రెసిషన్ థ్రెడ్ షాఫ్ట్ కోసం, మేము 300 మిమీకి 0.02 మిమీ లోపల క్యుములేటివ్ పిచ్ ఎర్రర్‌ని కలిగి ఉన్నాము, కాబట్టి మీ మెషిన్ ప్రయాణం యొక్క ప్రతి పాయింట్‌లో సరిగ్గా ఉంచబడుతుంది.

కేంద్రీకృత థ్రెడ్-టు-జర్నల్ సంబంధం

థ్రెడ్ మరియు బేరింగ్ జర్నల్‌లు ఒక సెటప్‌లో లేదా రెండు ఆపరేషన్ల మధ్య మధ్యలో 0.02 మిమీ కంటే తక్కువ రనౌట్‌ను కలిగి ఉంటాయి. నిజమైన రన్నింగ్ షాఫ్ట్ సమానంగా ధరిస్తుంది, తక్కువ వైబ్రేట్ చేస్తుంది మరియు బేరింగ్ జీవితాన్ని పొడిగిస్తుంది.

వేడి చికిత్స విధికి సరిపోలింది

టార్క్ ట్రాన్స్‌మిషన్ కోసం కోర్ టఫ్‌గా ఉంచేటప్పుడు థ్రెడ్ పార్శ్వాలపై ఇండక్షన్ గట్టిపడటం దుస్తులు-నిరోధక ఉపరితలాన్ని ఇస్తుంది. హై-సైకిల్ అప్లికేషన్‌ల కోసం, మేము మీ స్పెసిఫికేషన్‌కు కార్బరైజ్ చేస్తాము లేదా గట్టిపడతాము.

భూమి వ్యాసాలు ముఖ్యమైనవి

బేరింగ్ జర్నల్‌లు మరియు సీల్ ఉపరితలాలు రా 0.2μm వరకు స్థూపాకార గ్రౌండ్‌గా ఉంటాయి, టాలరెన్స్ ±0.003mm — ఉపరితల ముగింపు సీల్స్‌ను లీక్-ఫ్రీగా ఉంచుతుంది మరియు అధిక RPM వద్ద బేరింగ్‌లను నిశ్శబ్దంగా ఉంచుతుంది.

వన్-స్టాప్: షాఫ్ట్ + ఫిట్టింగ్‌లు

మేము పూర్తి షాఫ్ట్‌ను యంత్రం చేస్తాము: థ్రెడ్‌లు, కీవేలు, ఫ్లాట్లు, క్రాస్-డ్రిల్డ్ రంధ్రాలు మరియు థ్రెడ్ చివరలు - ఒక భాగం, ఒక సరఫరాదారు, ఒక నాణ్యత ప్రమాణం. సెకండ్ వెండర్ లేదు, కాంపోనెంట్స్ మధ్య టాలరెన్స్ స్టాకింగ్ లేదు.

ఉత్పత్తి లక్షణాలు

సాధారణ అప్లికేషన్లు

CNC మ్యాచింగ్ ప్రెసిషన్ థ్రెడ్ షాఫ్ట్ తయారీదారు మరియు సరఫరాదారుగా, Tuoyuan మెటల్ దీని కోసం ఫ్యాక్టరీ-ప్రత్యక్ష ధరల వద్ద షాఫ్ట్‌లను పెద్దమొత్తంలో సరఫరా చేస్తుంది:

CNC మెషీన్‌లు మరియు 3D ప్రింటర్ల కోసం లీడ్ స్క్రూలు మరియు బాల్-స్క్రూ-అనుకూల షాఫ్ట్‌లు

కప్లింగ్స్ మరియు పుల్లీల కోసం థ్రెడ్ చివరలతో మోటార్ షాఫ్ట్‌లు

లీనియర్ యాక్యుయేటర్ మరియు ఎలక్ట్రిక్ సిలిండర్ భాగాలు

పారిశ్రామిక పరికరాల కోసం టై రాడ్లు మరియు సర్దుబాటు మరలు

ఆటోమోటివ్ స్టీరింగ్ మరియు సస్పెన్షన్ థ్రెడ్ భాగాలు

వస్త్ర, ప్యాకేజింగ్ మరియు ప్రింటింగ్ యంత్రాల కోసం ఫీడ్ షాఫ్ట్‌లు

మా గురించి

ప్రెసిషన్ మ్యాచింగ్ అనేది మా ప్రధాన వ్యాపారం

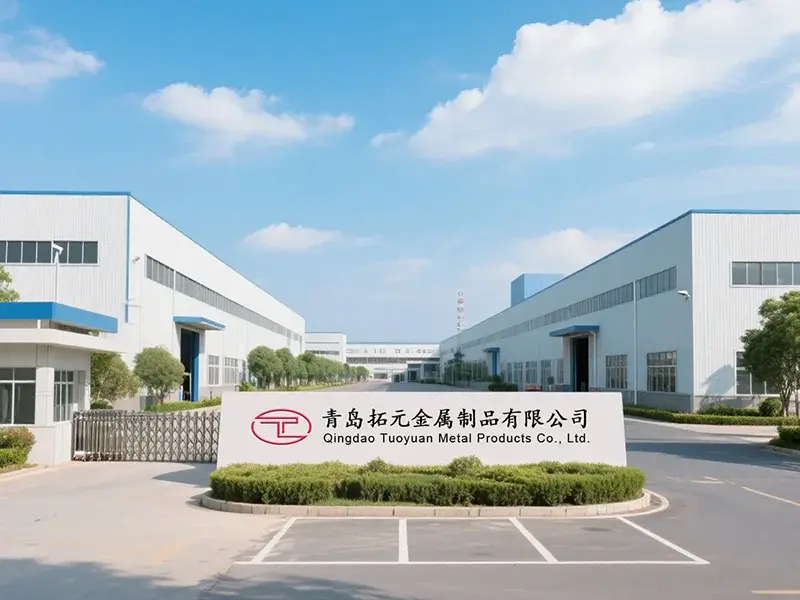

Tuoyuan మెటల్ ఖచ్చితత్వంతో మారిన భాగాలు మరియు CNC యంత్ర భాగాలలో ప్రత్యేకత కలిగి ఉంది — CNC మ్యాచింగ్ ప్రెసిషన్ థ్రెడ్ షాఫ్ట్ మా వీల్‌హౌస్‌లో చతురస్రంగా ఉంటుంది. పదేళ్ల మ్యాచింగ్ అనుభవం, 20 హై-స్పీడ్ CNC లాత్‌లు, 5 మ్యాచింగ్ సెంటర్లు మరియు 100-మిలియన్-పీస్ వార్షిక సామర్థ్యం.

ఉత్తర అమెరికా మార్కెట్లలో నిరూపించబడింది

మా అమ్మకాలలో 60% ఉత్తర అమెరికాకు వెళ్తాయి, ఇక్కడ కస్టమర్‌లు గట్టి సహనం మరియు నమ్మకమైన డెలివరీని డిమాండ్ చేస్తారు. 95% రిపీట్ కొనుగోలు రేటు అంటే మా కస్టమర్‌లు రీఆర్డర్ చేయడం — బలమైన నాణ్యత ధృవీకరణ.

వేగవంతమైన, స్పష్టమైన కమ్యూనికేషన్

మా సేల్స్ టీమ్ అనర్గళంగా ఇంగ్లీష్ మాట్లాడుతుంది మరియు 24 గంటల్లో ప్రతిస్పందిస్తుంది. నాణ్యత సమస్యలకు 48 గంటల్లో ప్రతిస్పందన వస్తుంది. భాషా అడ్డంకులు లేవు, పరుగు లేదు.

ఇంజినీరింగ్ మద్దతు అంతర్నిర్మితమైంది

పదార్థం లేదా వేడి చికిత్స గురించి ఖచ్చితంగా తెలియదా? మీ దరఖాస్తును మాకు పంపండి మరియు మేము సరైన గ్రేడ్ మరియు ప్రక్రియను సిఫార్సు చేస్తాము. మేము ప్రోటోటైప్ నుండి భారీ ఉత్పత్తికి మద్దతు ఇస్తున్నాము.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: మీరు సీసం మరలు తయారు చేస్తారా? మీరు ఏ ఖచ్చితత్వాన్ని సాధించగలరు? A: అవును — సీసం స్క్రూలు మా ప్రత్యేకతలలో ఒకటి. ప్రామాణిక గ్రేడ్ 300mmకి ±0.05mm కలిగి ఉంటుంది; ఖచ్చితమైన గ్రేడ్ ±0.02mm సంచిత పిచ్ ఎర్రర్‌ను కలిగి ఉంది. అధిక ఖచ్చితత్వం కోసం, మేము బాల్ స్క్రూలను సిఫార్సు చేస్తాము, వీటిని మేము కూడా సరఫరా చేయవచ్చు.

ప్ర: మీరు నమూనా నుండి షాఫ్ట్‌ను మెషిన్ చేయగలరా? A: అవును, మేము భౌతిక నమూనాలు మరియు డ్రాయింగ్‌ల నుండి రివర్స్-ఇంజనీర్ చేస్తాము. మేము నమూనాను కొలుస్తాము, డ్రాయింగ్‌ను రూపొందించాము మరియు ఉత్పత్తికి ముందు మీతో నిర్ధారిస్తాము.

ప్ర: దుస్తులు-నిరోధక థ్రెడ్ కోసం మీరు ఏ వేడి చికిత్సను సిఫార్సు చేస్తారు? A: చాలా CNC మ్యాచింగ్ ప్రెసిషన్ థ్రెడ్ షాఫ్ట్ మరియు యాక్చుయేటర్ అప్లికేషన్‌ల కోసం, HRC 45–55కి థ్రెడ్ పార్శ్వాల ఇండక్షన్ గట్టిపడటం సరైన ఎంపిక - కఠినమైన ఉపరితలం, కఠినమైన కోర్. విపరీతమైన దుస్తులు, కార్బరైజింగ్ లేదా పూర్తి గట్టిపడటం అందుబాటులో ఉంది.

ప్ర: మీరు క్లెయిమ్ చేస్తున్న డయాటమీ టాలరెన్స్‌ను మీరు కలిగి ఉండగలరా? జ: అవును. మారిన వ్యాసాలు ± 0.02mm కలిగి ఉంటాయి; గ్రౌండ్ వ్యాసం ± 0.005mm కలిగి ఉంటుంది. మా CNC మెషీన్‌లు ≤±0.003mm యొక్క పునరావృత స్థాన ఖచ్చితత్వాన్ని కలిగి ఉంటాయి, ప్రతి బ్యాచ్‌లో CMM తనిఖీ ద్వారా ధృవీకరించబడింది.

ప్ర: మీ MOQ మరియు లీడ్ టైమ్ ఎంత? A: ప్రోటోటైప్ MOQ అనువైనది (1–5 ముక్కలు కూడా). సుమారు 500 ముక్కల నుండి MOQ ఉత్పత్తి. లీడ్ టైమ్ సగటు 15 రోజులు, గ్రౌండింగ్ మరియు హీట్ ట్రీట్‌మెంట్‌తో 18-20 రోజులు.
