ప్రెసిషన్ టర్న్డ్ పార్ట్స్ చిన్న రోబోటిక్ సర్జికల్ టూల్స్‌ను ఎలా ఎనేబుల్ చేస్తాయి?

రోబోటిక్ సర్జికల్ వ్యవస్థలు తగ్గిపోతున్నాయి. తరువాతి తరం లాపరోస్కోపిక్ మరియు మైక్రోసర్జికల్ రోబోట్‌లు 3 మిమీ కంటే తక్కువ వ్యాసం కలిగిన పరికరాలను ఉపయోగిస్తాయి - సున్నితమైన శరీర నిర్మాణ శాస్త్రాన్ని నావిగేట్ చేయడానికి తగినంత చిన్నది అయితే పట్టుకోవడం, కత్తిరించడం మరియు కుట్టు వేయడానికి తగినంత బలంగా ఉంటుంది. దీన్ని సాధించడానికి ప్రతి భాగం, ప్రత్యేకించి టూల్ మణికట్టు లోపల ఉండే మెకానికల్ ట్రాన్స్‌మిషన్ ఎలిమెంట్స్‌పై సమూలంగా పునరాలోచన అవసరం. సమాధానం ఇందులో ఉందిఖచ్చితమైన మారిన భాగాలు- చిన్న, సంక్లిష్టమైన జ్యామితులు ఒక దశాబ్దం క్రితం ఊహించలేనటువంటి సహనాలను రూపొందించాయి. అధిక-ఖచ్చితమైన CNC టర్నింగ్ ఉప-మిల్లీమీటర్ రోబోటిక్ సాధనాలను సాధ్యం చేసే సూక్ష్మ షాఫ్ట్‌లు, పిన్‌లు మరియు హౌసింగ్‌లను ఎలా సృష్టిస్తుంది - మరియు సరఫరాదారులో ప్రొక్యూర్‌మెంట్ మేనేజర్‌లు ఏమి చూడాలి అని ఈ కథనం వివరిస్తుంది.

రోబోటిక్ సర్జరీలో సూక్ష్మీకరణ ఛాలెంజ్

ఒక సాధారణ రోబోటిక్ సర్జికల్ పరికరం పెన్సిల్ కంటే చిన్న ట్యూబ్ లోపల 20 వరకు కదిలే భాగాలను కలిగి ఉంటుంది. ప్రతి భాగం తప్పక:

• పునరావృత స్టెరిలైజేషన్ (ఆటోక్లేవ్, గామా రేడియేషన్) తట్టుకోగలవు
• సమీప-సున్నా బ్యాక్‌లాష్‌తో టార్క్‌ను ప్రసారం చేయండి
• 0.15 మిమీ కంటే తక్కువ గోడ మందం లోపల అమర్చండి
• సాంప్రదాయిక యంత్ర భాగాల కంటే తక్కువ ధర - ఎందుకంటే సాధనాలు తరచుగా సింగిల్-యూజ్ లేదా పరిమిత-పునరుపయోగం

సాంప్రదాయిక మ్యాచింగ్ పద్ధతులు (స్టాంపింగ్, సింపుల్ టర్నింగ్) అవసరమైన ఏకాగ్రత, ఉపరితల ముగింపు లేదా సూక్ష్మ-లక్షణాలను కలిగి ఉండవు. ప్రెసిషన్ టర్న్ పార్ట్‌లు - స్విస్-రకం CNC లేత్‌లలో లైవ్ టూలింగ్‌తో ఉత్పత్తి చేయబడతాయి - టర్నింగ్, మిల్లింగ్ మరియు డ్రిల్లింగ్‌ని ఒక సైకిల్‌లో కలపడం ద్వారా ±0.005mm లేదా అంతకంటే మెరుగైన టాలరెన్స్‌లను సాధించడం ద్వారా ఈ సమస్యలను పరిష్కరించండి.

మూడు క్లిష్టమైన మార్గాలు ఖచ్చితత్వంతో మారిన భాగాలు సూక్ష్మీకరణను ప్రారంభిస్తాయి

1.మైక్రో-షాఫ్ట్‌లు మరియు డ్రైవ్ పిన్‌లు

శస్త్రచికిత్స రోబోట్ యొక్క మణికట్టు తుది ప్రభావాన్ని వ్యక్తీకరించడానికి కేబుల్స్ లేదా పుష్-రాడ్‌లను ఉపయోగిస్తుంది. ఇవి చిన్న పిన్స్ మరియు షాఫ్ట్‌లకు కనెక్ట్ అవుతాయి - తరచుగా 0.5 మిమీ నుండి 2 మిమీ వ్యాసం కలిగి ఉంటాయి. ఖచ్చితమైన మలుపు తిరిగిన భాగం వీటిని కలిగి ఉంటుంది:

• రింగులను నిలుపుకోవడానికి పొడవైన కమ్మీలు (వెడల్పు 0.2 మిమీ, లోతు 0.05 మిమీ)
• టార్క్ బదిలీ కోసం షట్కోణ లేదా చతురస్రం చివరలు
• క్రిమ్పింగ్ కేబుల్స్ కోసం క్రాస్-హోల్స్ (0.3 మిమీ వ్యాసం).

ఖచ్చితత్వం ఎందుకు ముఖ్యం: 1mm పిన్‌లో 2µm విచలనం 0.2° కోణీయ లోపాన్ని సృష్టిస్తుంది - సర్జన్ 0.5mm రక్తనాళాన్ని కుట్టినప్పుడు ఇది ఆమోదయోగ్యం కాదు.

2.సన్నని-గోడ గొట్టపు భాగాలు

ఆర్టిక్యులేటింగ్ జాయింట్‌లకు 0.2 మిమీ కంటే తక్కువ గోడ మందంతో గృహాలు మరియు స్లీవ్‌లు అవసరం. సాంప్రదాయిక మలుపు కబుర్లు లేదా కూలిపోవడానికి కారణమవుతుంది. అధిక-పీడన శీతలకరణి మరియు కార్బైడ్ సాధనంతో స్విస్ టర్నింగ్ స్థిరమైన, పునరావృతమయ్యే సన్నని గోడను ఉత్పత్తి చేస్తుందిఖచ్చితమైన మారిన భాగాలుద్వితీయ డీబరింగ్ లేకుండా.

3.ఒకే సెటప్‌లో సంక్లిష్ట జ్యామితి

రోబోటిక్ టూల్ డిజైనర్‌లకు కంబైన్డ్ ఫీచర్‌లు కావాలి: థ్రెడ్‌లు, టేపర్‌లు, అండర్‌కట్‌లు మరియు ఫ్లాట్‌లు - అన్నీ ఒకే భాగం. బహుళ సెటప్‌లను తొలగించి, జ్యామితీయ అనుగుణ్యతను నిర్ధారిస్తూ మల్టీ-యాక్సిస్ లాత్‌లపై తయారు చేయబడిన ఖచ్చితత్వంతో మారిన భాగాలు. ఉదాహరణకు, హెలికల్ డ్రైవ్ గ్రూవ్ మరియు ప్రాక్సిమల్ ఫ్లాంజ్‌తో కూడిన ట్రోకార్ చిట్కాను 40 సెకన్లలోపు మెషిన్ చేయవచ్చు.

పారామీటర్ టేబుల్ – సర్జికల్-గ్రేడ్ ప్రెసిషన్ టర్న్డ్ పార్ట్స్ కోసం క్రిటికల్ స్పెక్స్

అస్థిరమైన ఖచ్చితత్వం మారిన భాగాల దాచిన ధర

వైద్య పరికర OEMలు తరచుగా అసెంబ్లీ టాలరెన్స్‌లపై దృష్టి పెడతాయి, అయితే వ్యక్తిగత ఖచ్చితత్వంతో మారిన భాగాల ప్రభావాన్ని తక్కువగా అంచనా వేస్తాయి. వాస్తవ ప్రపంచ ఉదాహరణ: ఒక సర్జికల్ స్టెప్లర్ తయారీదారు అస్థిరమైన గాడి లోతును కలిగి ఉన్న 0.5mm పిన్ కారణంగా 12% ఫీల్డ్ వైఫల్యాలను ఎదుర్కొన్నాడు. పిన్ సరఫరాదారు ± 0.01 మిమీ క్లెయిమ్ చేసారు కానీ ± 0.025 మిమీ పంపిణీ చేసారు. 100% ఆప్టికల్ సార్టింగ్‌తో ప్రతి బ్యాచ్‌ని నియంత్రించే సరఫరాదారుకి మారడం వైఫల్య రేటును 0.2%కి తగ్గించింది.

ముఖ్య పాఠాలు:

• కొలత విషయాలు - కాలిపర్‌లు మాత్రమే కాకుండా లేజర్ మైక్ లేదా విజన్ సిస్టమ్ రిపోర్ట్‌ల కోసం అడగండి.
• మెటీరియల్ సర్టిఫికేషన్ - సర్జికల్ సాధనాలకు పూర్తి జాడ అవసరం (EN 10204 3.1).
• ఉపరితల ముగింపు స్థిరత్వం - కఠినమైన మచ్చలు బ్యాక్టీరియాను కలిగి ఉంటాయి; Ra మరియు Rzని పేర్కొనండి.

తుయోయువాన్ సర్జికల్ మినియటరైజేషన్ యొక్క డిమాండ్లను ఎందుకు అర్థం చేసుకున్నాడు

Qingdao Tuoyuan Metal Co., Ltd. ఒక దశాబ్దం పాటు ఖచ్చితమైన మెటల్ ప్రాసెసింగ్ సామర్థ్యాలను అభివృద్ధి చేసింది. సాధారణ యంత్ర దుకాణాలు కాకుండా, Tuoyuan శస్త్రచికిత్స రోబోటిక్స్కు అవసరమైన ఖచ్చితమైన సాంకేతికతలపై దృష్టి పెడుతుంది:

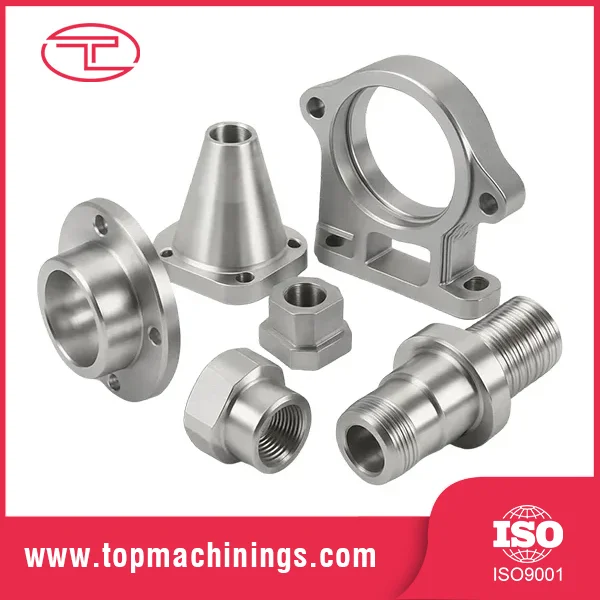

• మైక్రో-షాఫ్ట్‌లు, పిన్స్ మరియు స్లీవ్‌ల కోసం CNC టర్నింగ్ పార్ట్స్ (స్విస్ మరియు ఫిక్స్‌డ్ హెడ్‌స్టాక్)
• సంక్లిష్ట గృహ లక్షణాల కోసం CNC మిల్లింగ్ భాగాలు
• ఖర్చుతో కూడుకున్న అధిక-వాల్యూమ్ భాగాల కోసం స్టాంపింగ్ మరియు ఫోర్జింగ్
• ఉపరితల చికిత్స (గాల్వనైజింగ్, పౌడర్ కోటింగ్, పాలిషింగ్) - అయినప్పటికీ శస్త్రచికిత్సా సాధనాలు తరచుగా ఎలెక్ట్రోపాలిషింగ్ లేదా పాసివేషన్‌ను సూచిస్తాయి, వీటిని టుయోయువాన్ ధృవీకరించబడిన భాగస్వాముల ద్వారా ఏర్పాటు చేసుకోవచ్చు.

తుయోయువాన్ ISO 9001 కింద పనిచేస్తుంది, ముడి పదార్థం నుండి పూర్తి భాగం వరకు పూర్తి సరఫరా గొలుసుతో. వారి "ప్రతి వివరాలలో శ్రేష్ఠత" తత్వశాస్త్రం అంటే ప్రతి ఖచ్చితత్వంతో మారిన భాగం డిజిటల్ కొలిచే పరికరాలతో తనిఖీ చేయబడుతుంది మరియు బ్యాచ్ రికార్డులు 10+ సంవత్సరాల పాటు ఉంచబడతాయి - వైద్య పరికరాన్ని గుర్తించడం అవసరం.

ఒక ప్రాక్టికల్ టూల్ - సోర్సింగ్ కోసం ఒక సాధారణ చెక్‌లిస్ట్

రోబోటిక్ సర్జికల్ పరికరాల కోసం ఖచ్చితత్వంతో మారిన భాగాలను మూల్యాంకనం చేస్తున్నప్పుడు, వీటిని అడగండి:

• మీ అత్యంత క్లిష్టమైన ఫీచర్‌పై టాలరెన్స్ స్టాక్-అప్ విశ్లేషణ.
• CMM లేదా లేజర్ మైక్‌తో కొలవబడిన మూడు యాదృచ్ఛిక నమూనా భాగాలు.
• చాలా సంఖ్య మరియు రసాయన కూర్పును చూపే మెటీరియల్ సర్ట్.
• ప్రక్రియ సామర్థ్యం (Cpk) - వ్యాసం మరియు ఏకాగ్రత కోసం, Cpk ≥1.33 సురక్షితమైన థ్రెషోల్డ్.

తుయోయువాన్ ప్రమాణంగా నాలుగు అందిస్తుంది.

చిన్న భాగాలు, శస్త్రచికిత్స కోసం జెయింట్ లీప్

చిన్న, తెలివైన రోబోటిక్ సర్జికల్ టూల్స్ వైపు ట్రెండ్ ఆపలేనిది. కానీ ఇప్పటికే ఉన్న డిజైన్లను తగ్గించడం ద్వారా ఇది గ్రహించబడదు. ఇది అవసరంఖచ్చితమైన మారిన భాగాలుఅవి సూక్ష్మ-పరిమాణం, స్థూల-ఖచ్చితమైన మరియు వాల్యూమ్‌లో స్థిరంగా తయారు చేయబడతాయి. ప్రొక్యూర్‌మెంట్ మేనేజర్‌ల కోసం, CNC టర్నింగ్ నైపుణ్యాన్ని నిరూపించుకున్న మెటల్‌వర్కింగ్ కంపెనీతో భాగస్వామిగా ఉండటం, పూర్తి అంతర్గత ప్రక్రియ గొలుసు, మరియు నాణ్యమైన సిస్టమ్‌తో భాగస్వామ్యం చేయడం ఉత్తమ వ్యూహం.

మీ అత్యంత సవాలుగా ఉన్న మైక్రో-కాంపోనెంట్ డ్రాయింగ్‌ని వీరికి పంపండితుయోయువాన్సాధ్యత సమీక్ష మరియు నమూనా అమలు కోసం. టాలరెన్స్‌లను పేర్కొనడానికి పైన ఉన్న పారామితి పట్టికను ఉపయోగించండి మరియు ప్రాసెస్ సామర్ధ్య నివేదిక కోసం అడగండి. సరైన ఖచ్చితత్వంతో మారిన విడిభాగాల సరఫరాదారు మీ అభివృద్ధి సమయాన్ని సగానికి తగ్గించవచ్చు - మరియు మీ తదుపరి తరం శస్త్రచికిత్సా సాధనాన్ని వాస్తవంగా మార్చవచ్చు.
