CNC మ్యాచింగ్ ఇండస్ట్రియల్ డోవెల్ పిన్స్

డోవెల్ పిన్ అనేది అసెంబ్లీ యొక్క రెండు లేదా అంతకంటే ఎక్కువ భాగాల మధ్య ఖచ్చితమైన అమరికను నిర్వహించడానికి ఉపయోగించే చిన్న, స్థూపాకార పిన్. భాగాలను బిగించే బోల్ట్ వలె కాకుండా, CNC మ్యాచింగ్ ఇండస్ట్రియల్ డోవెల్ పిన్‌లు స్థానాన్ని ఏర్పరుస్తాయి. ఇది మొత్తం అసెంబ్లీ చుట్టూ నిర్మించబడిన సూచన పాయింట్. మీరు గేర్‌బాక్స్ హౌసింగ్‌ను మోటారు అంచుకు బోల్ట్ చేసినప్పుడు, డోవెల్ పిన్స్ - బోల్ట్‌లు కాదు - షాఫ్ట్‌లు సమలేఖనం చేయబడతాయని హామీ ఇస్తాయి.

డోవెల్ పిన్స్ రెండు ప్రధాన రూపాల్లో వస్తాయి: ప్రెస్-ఫిట్ మరియు స్లిప్-ఫిట్. మంచి డోవెల్ మరియు చెడ్డ వాటి మధ్య పనితీరు వ్యత్యాసం మైక్రాన్‌లలో కొలుస్తారు: చాలా బిగుతుగా ఉంటుంది మరియు అది గ్యాలింగ్-సీజ్ చేస్తుంది; చాలా వదులుగా మరియు అసెంబ్లీ డ్రిఫ్ట్‌లు.

మెటీరియల్స్ మరియు ఇండస్ట్రియల్ డోవెల్ పిన్‌ల కాఠిన్యం

కార్బన్ స్టీల్ (1045/1060): గట్టిపడిన మరియు నిగ్రహించబడిన, తక్కువ ఖర్చుతో కూడిన సాధారణ ఉపయోగం

బేరింగ్ స్టీల్ (GCr15/52100): గరిష్ట వేర్ లైఫ్ కోసం HRC 60–64 వరకు గట్టిపడుతుంది.

స్టెయిన్‌లెస్ (SUS303/304/316): ఆహారం, సముద్ర మరియు వైద్య వినియోగానికి తుప్పు-నిరోధకత

గట్టిపడిన టూల్ స్టీల్ (ప్రత్యేక దుస్తులు ధరించడానికి)

వ్యాసం పరిధి: 1 మిమీ - 30 మిమీ, పొడవు 3 మిమీ నుండి 200 మిమీ వరకు

సహనం తరగతులు: m6 ప్రెస్-ఫిట్, h6/h7 స్లిప్-ఫిట్ ప్రతి ISO 8734/8735, USAS B18.8.2

క్లాసిక్ తయారీ మార్గం సెంటర్‌లెస్ గ్రౌండింగ్: బార్‌లు సెంటర్‌లెస్ గ్రైండర్‌పై తుది వ్యాసం వరకు గ్రౌండ్ చేయబడతాయి, పొడవుకు కత్తిరించబడతాయి, చాంఫెర్డ్ మరియు గట్టిపడతాయి. చాలా మంది కొనుగోలుదారులు గుర్తించని విషయం ఏమిటంటే, గ్రైండ్-బిఫోర్-హార్డెన్ ఆర్డర్ ముఖ్యమైనది - గ్రైండింగ్ తర్వాత గట్టిపడటం వక్రీకరణకు కారణమవుతుంది, అందుకే మేము క్లిష్టమైన పిన్‌లను గ్రైండ్ చేస్తాము, గట్టిపరుస్తాము, ఆపై ఫినిష్-గ్రైండ్ చేస్తాము.

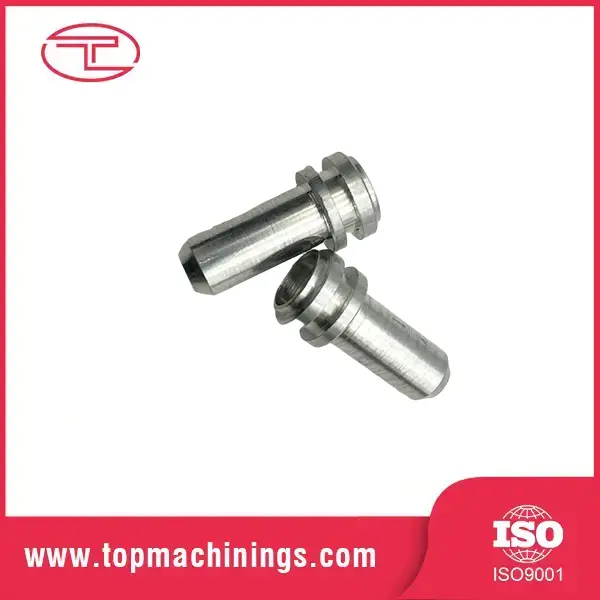

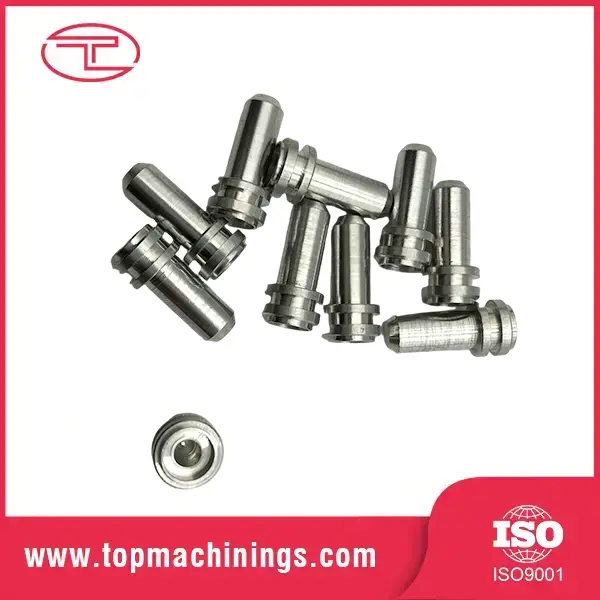

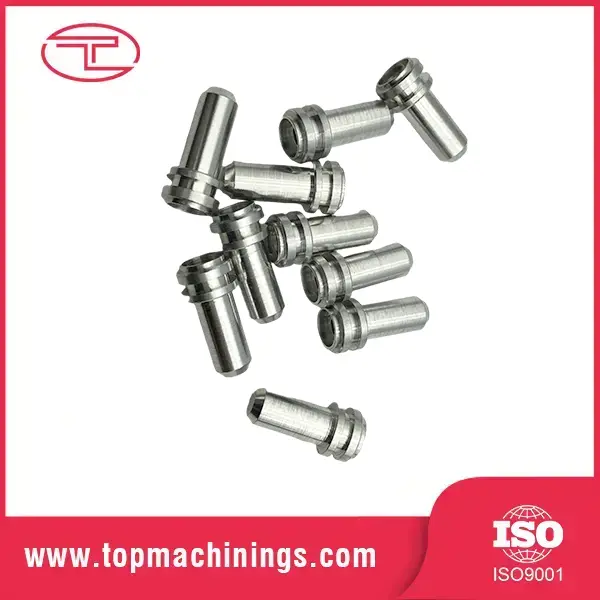

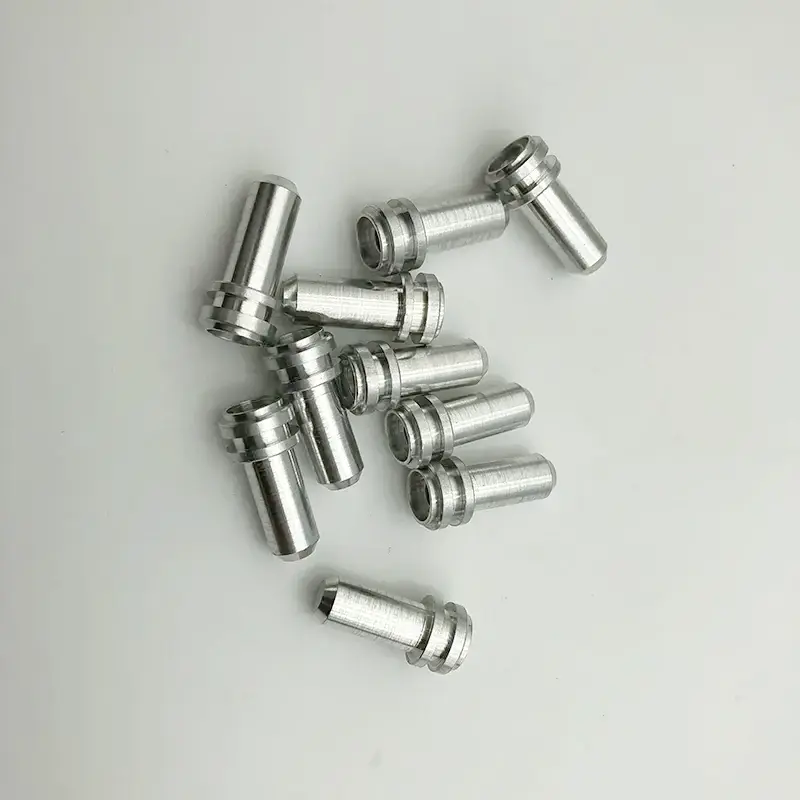

Tuoyuan రియల్ కేస్ భాగస్వామ్యం

పరిశ్రమ: ఇండస్ట్రియల్ ఆటోమేషన్ & మెషినరీ

మెటీరియల్: అల్యూమినియం / స్టెయిన్లెస్ స్టీల్

ప్రక్రియ: ప్రెసిషన్ CNC టర్నింగ్ & గ్రూవింగ్

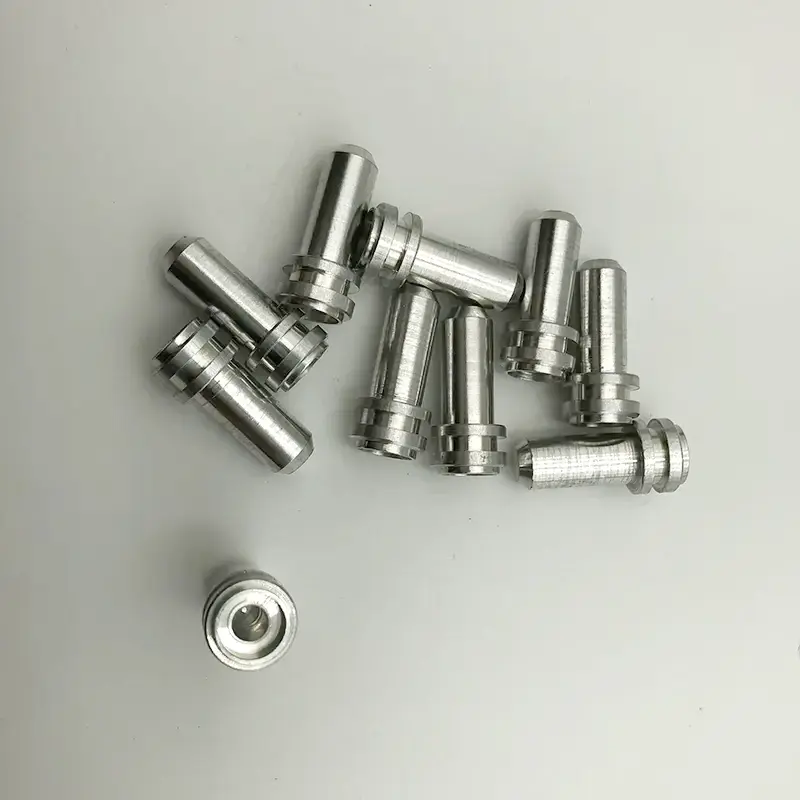

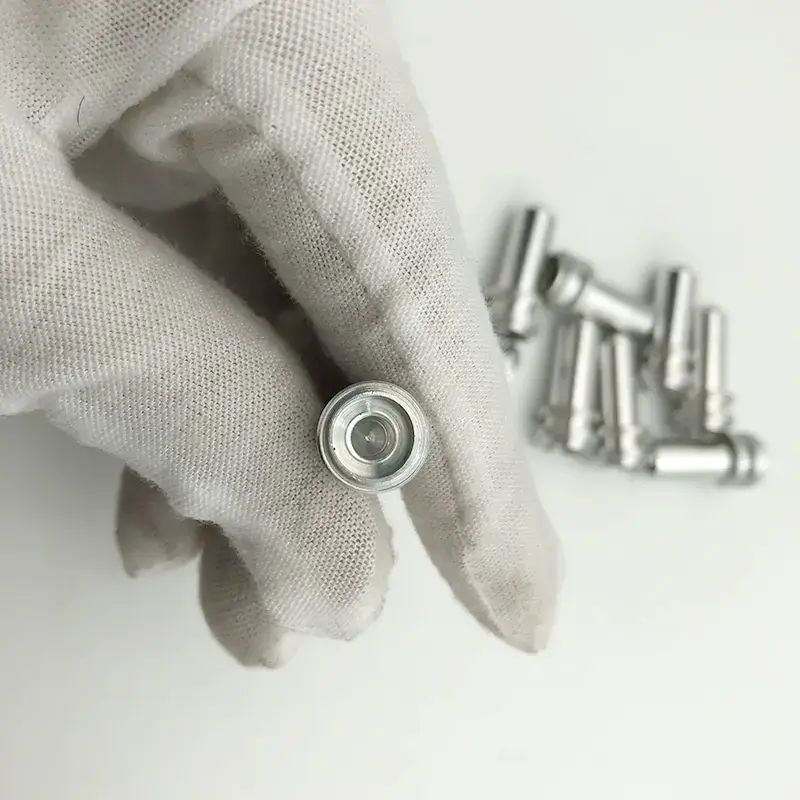

హై-స్పీడ్ అసెంబ్లీ లైన్‌లలో ఖచ్చితమైన అమరిక మరియు సురక్షిత సీలింగ్‌ని నిర్ధారించడానికి US ఆటోమేషన్ తయారీదారుకి కస్టమ్ CNC మ్యాచింగ్ ఇండస్ట్రియల్ డోవెల్ పిన్‌లు ఖచ్చితమైన O-రింగ్ రిటైనింగ్ గ్రూవ్‌లు మరియు కఠినమైన డైమెన్షనల్ టాలరెన్స్‌లు అవసరం.

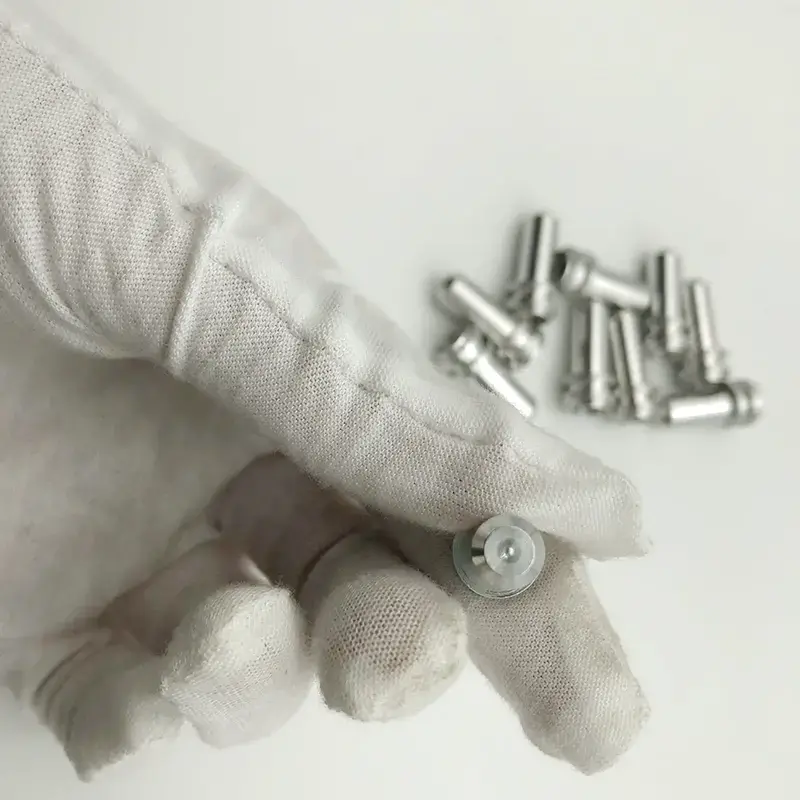

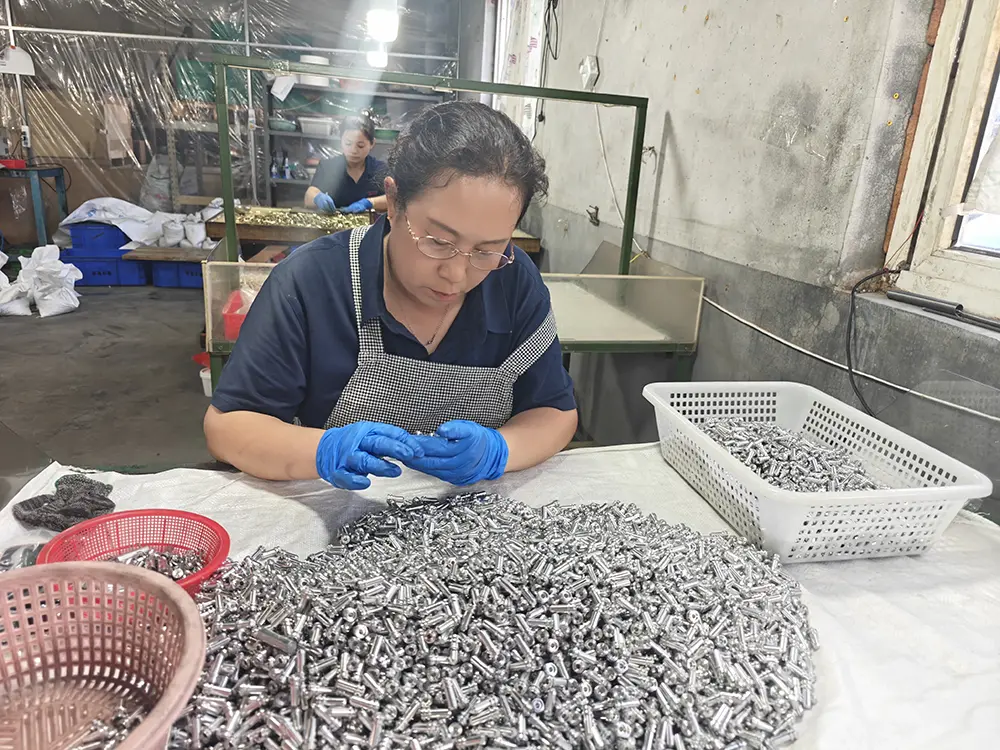

మేము ఈ బహుళ-దశల పిన్‌లను హై-ప్రెసిషన్ స్విస్ CNC టర్నింగ్ మెషీన్‌లను ఉపయోగించి ఉత్పత్తి చేసాము, సరైన సీలింగ్ కోసం ఖచ్చితమైన గాడి లోతు మరియు ఉపరితల ముగింపును నిర్వహిస్తాము. ప్యాకేజింగ్‌కు ముందు 100% ఆప్టికల్ తనిఖీ నిర్వహించబడింది.

ముఖ్య ఫీచర్‌లు మరియు ప్రయోజనాలు

ట్రూ పొజిషనింగ్ కోసం ± 0.002 మి.మీ

తుది వ్యాసాలు Ra 0.2–0.4μm ఉపరితల ముగింపుతో ±0.002mm వరకు మధ్యస్థంగా ఉంటాయి. ఇది "తగినంత దగ్గరగా" సహనం కాదు — CNC మ్యాచింగ్ ఇండస్ట్రియల్ డోవెల్ పిన్‌లు అసెంబ్లీలను రిపీట్ అయ్యేలా చేసే టాలరెన్స్, ఫిక్చర్‌లు ఖచ్చితమైనవి మరియు ఉత్పత్తులను స్థిరంగా ఉంచుతాయి.

సుదీర్ఘ సేవ కోసం HRC 60+కి గట్టిపడింది

బేరింగ్-స్టీల్ పిన్‌లు HRC 60–64 వరకు గట్టిపడతాయి, స్కోర్ చేయకుండానే వాటిని పదేపదే చొప్పించడం మరియు తీసివేయడం వంటివి జీవించడానికి కాఠిన్యాన్ని అందిస్తాయి. గట్టిపడిన డోవెల్ పరిమాణం యొక్క క్రమం ద్వారా మృదువైనదాన్ని మించిపోతుంది.

చాంఫెర్డ్ ఎండ్స్, క్లీన్ ఎడ్జెస్

రెండు చివరలు చాంఫెర్డ్ (సాధారణంగా 1.5×45°) మరియు డీబర్డ్ చేయబడి ఉంటాయి, కాబట్టి పిన్‌లు మెటీరియల్ షేవింగ్ చేయకుండా లేదా రంధ్రం నోరు దెబ్బతినకుండా శుభ్రంగా రంధ్రాలలోకి ప్రారంభమవుతాయి. బర్ర్స్ లేవు, గీతలు పడిన బోర్లు లేవు, తిరస్కరించబడిన సమావేశాలు లేవు.

మీరు విశ్వసించగల నిక్కచ్చిత

పొడవు-నుండి-వ్యాసం నిష్పత్తులు 50mmకి 0.01mm లోపల నేరుగా ఉంచబడతాయి. వంగిన డోవెల్ పిన్ గుర్తించడంలో విఫలమవ్వడమే కాదు - చొప్పించడంలో రీమ్ చేసిన రంధ్రం దెబ్బతింటుంది. మేము ప్రతి ఉత్పత్తి బ్యాచ్‌లో సరళతను కొలుస్తాము.

మిశ్రమ ఫిట్‌ల కోసం టైట్ డయామీటర్ గ్రూపింగ్

పిన్స్ గట్టి వ్యాసం సమూహాలుగా క్రమబద్ధీకరించబడతాయి, తద్వారా పిన్స్ బాక్స్ స్థిరమైన ఫిట్ ఒత్తిడిని ఇస్తుంది. మీ అసెంబ్లీ లైన్‌లో "ఇది స్లైడ్‌లు, ఒక సుత్తి అవసరం" ఇకపై ఉండదు.

ఉత్పత్తి లక్షణాలు

ఉత్పత్తి ప్రక్రియ

CNC మ్యాచింగ్ ఇండస్ట్రియల్ డోవెల్ పిన్ ఉత్పత్తి కోల్డ్ డ్రాన్ లేదా గ్రౌండ్ బార్ స్టాక్‌తో ప్రారంభమవుతుంది. బార్లు మధ్యలో లేని గ్రౌండ్ నుండి చివరి వ్యాసం వరకు ఉంటాయి, పొడవుకు కత్తిరించబడతాయి, చాంఫెర్డ్ మరియు డీబర్డ్. గట్టిపడిన పిన్‌ల కోసం, అవి హీట్ ట్రీట్‌మెంట్ చేయబడతాయి మరియు తుది సహనానికి పూర్తి-గ్రౌండ్ చేయబడతాయి - రెండు-దశల గ్రైండ్ పూర్తి చేసిన పిన్‌ను ఖచ్చితంగా గుండ్రంగా మరియు నిటారుగా ఉంచుతుంది.

తుది తనిఖీ వ్యాసం (మైక్రోమీటర్ మరియు ఎయిర్ గేజ్‌తో), కాఠిన్యం (రాక్‌వెల్ టెస్టింగ్), స్ట్రెయిట్‌నెస్ మరియు ఉపరితల ముగింపును కవర్ చేస్తుంది. పిన్‌లు వ్యాసం ద్వారా సమూహం చేయబడతాయి మరియు నూనెతో కూడిన, తుప్పు-రక్షిత ప్యాకేజింగ్‌లో ప్యాక్ చేయబడతాయి. ప్రతి ఆర్డర్‌తో పాటు బ్యాచ్ సర్టిఫికెట్లు ఉంటాయి.

ఉత్పత్తి కాలక్రమం

ప్రామాణిక ప్రధాన సమయం: ప్రామాణిక పరిమాణాలకు 10-15 రోజులు; గట్టిపడటం మరియు గ్రౌండింగ్ తో 15-18 రోజులు.

రోజు 1–3: ఆర్డర్ నిర్ధారణ మరియు మెటీరియల్ ఎంపిక

రోజు 4–8: బార్ గ్రౌండింగ్, కటింగ్, చాంఫరింగ్

రోజు 9–12: హీట్ ట్రీట్మెంట్ మరియు ఫినిష్ గ్రౌండింగ్ (పేర్కొంటే)

రోజు 13–14: తనిఖీ, సమూహం, ప్యాకింగ్

15వ రోజు: కింగ్‌డావో నుండి పంపడం

ఎందుకు Tuoyuan మెటల్ ఎంచుకోండి

మైక్రో-లెవల్ కెపాబిలిటీ, ఇండస్ట్రియల్ వాల్యూమ్‌లు

10+ సంవత్సరాల ఖచ్చితమైన మ్యాచింగ్, 20 CNC లేత్‌లు మరియు 100-మిలియన్-ముక్కల వార్షిక సామర్థ్యంతో, Tuoyuan Metal CNC మ్యాచింగ్ ఇండస్ట్రియల్ డోవెల్ పిన్‌లను ల్యాబ్-గ్రేడ్ టాలరెన్స్‌లతో ఆటోమోటివ్-గ్రేడ్ వాల్యూమ్‌లలో డెలివరీ చేయగలదు. మేము 2.5-మిలియన్-ముక్కల బ్యాచ్‌లను 15 PPM లోపం రేట్లలోపు పంపాము.

ఉత్తర అమెరికా యొక్క విశ్వసనీయ సరఫరాదారు

మా అవుట్‌పుట్‌లో 60% ఉత్తర అమెరికా కస్టమర్‌లకు 95% పునరావృత కొనుగోలు రేటుతో వెళుతుంది. మా డోవెల్ పిన్‌లు భాగాలను సరిగ్గా గుర్తించకపోతే, ఆ కస్టమర్‌లు - ప్రతి త్రైమాసికంలో, సంవత్సరాల తరబడి క్రమాన్ని మార్చలేరు.

పూర్తి ట్రేస్బిలిటీ

మెటీరియల్ మిల్లు సర్టిఫికేట్‌లు, హీట్ ట్రీట్‌మెంట్ రికార్డ్‌లు మరియు తనిఖీ నివేదికలు ఒక్కో బ్యాచ్‌కి ఆర్కైవ్ చేయబడతాయి. బార్ స్టాక్ లాట్ నుండి పూర్తయిన పిన్ వరకు పూర్తి ట్రేస్బిలిటీ.

వేగవంతమైన నమూనాలు మరియు కోట్‌లు

నమూనా ఆర్డర్‌లు 3-5 రోజుల్లో రవాణా చేయబడతాయి. 24 గంటల్లో కోట్‌లు. నాణ్యత సమస్యలపై 48 గంటల్లో స్పందించారు. ఇది మా ప్రమాణం, మా వాగ్దానం కాదు.

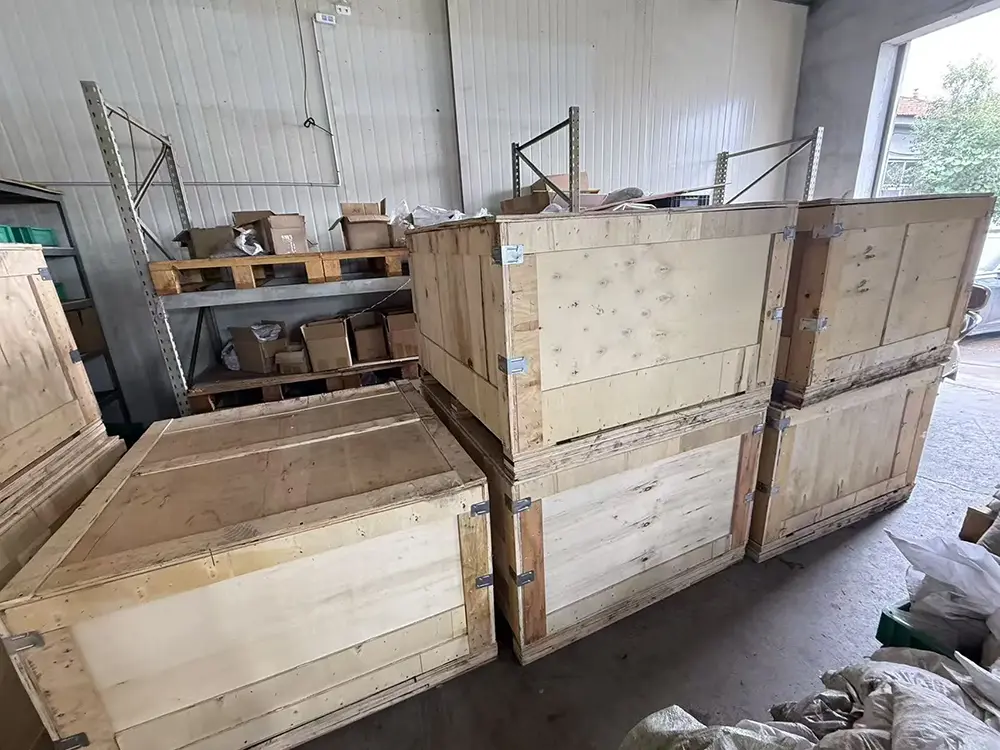

ప్యాకేజింగ్ & షిప్పింగ్

పిన్‌లు నూనె వేయబడతాయి లేదా పూత పూయబడతాయి, రస్ట్ ఇన్హిబిటర్‌తో పాలీ బ్యాగ్‌లలో ప్యాక్ చేయబడతాయి మరియు డబ్బాలు లేదా చెక్క కేసులలో రవాణా చేయబడతాయి. చిన్న ఆర్డర్‌ల కోసం ఎక్స్‌ప్రెస్ (DHL/FedEx/UPS), పెద్దమొత్తంలో Qingdao పోర్ట్ నుండి సముద్ర రవాణా. డాక్యుమెంటేషన్: కమర్షియల్ ఇన్‌వాయిస్, ప్యాకింగ్ లిస్ట్, బిల్ ఆఫ్ లాడింగ్, సర్టిఫికేట్ ఆఫ్ ఆరిజిన్, మెటీరియల్ టెస్ట్ సర్టిఫికేట్. CNC మ్యాచింగ్ ఇండస్ట్రియల్ డోవెల్ పిన్స్ ధరలు, బల్క్ ఆర్డర్‌లు లేదా కొటేషన్ కోసం, మా ఎగుమతి బృందాన్ని సంప్రదించండి.

తరచుగా అడిగే ప్రశ్నలు

Q1: మీ డోవెల్ పిన్‌లు ఎలాంటి సహనాన్ని కలిగి ఉన్నాయి?

A1: ప్రామాణిక గ్రౌండ్ టాలరెన్స్ వ్యాసంపై ±0.002mm, ఉపరితల ముగింపు Ra 0.2–0.4μm. ఫిట్ తరగతులు అందుబాటులో ఉన్నాయి: m6 ప్రెస్-ఫిట్, h6/h7 స్లిప్-ఫిట్.

Q2: m6 మరియు h6 ఫిట్ పిన్‌ల మధ్య తేడా ఏమిటి?

A2: m6 పిన్స్ ప్రెస్-ఫిట్ ఇన్‌స్టాలేషన్ కోసం కొంచెం పెద్దవిగా ఉంటాయి, అవి రీమ్ చేసిన రంధ్రాలలోకి లాక్ చేయబడతాయి మరియు తీసివేయడానికి పుల్లర్ అవసరం. h6/h7 పిన్‌లు అసెంబ్లీలకు స్లిప్-ఫిట్‌గా ఉంటాయి, వీటిని క్రమం తప్పకుండా విడదీయాలి. మీ దరఖాస్తును మాకు చెప్పండి మరియు మేము సరైన తరగతిని సిఫార్సు చేస్తాము.

Q3: మీరు గట్టిపడిన స్టెయిన్‌లెస్ పిన్‌లను అందిస్తారా?

A3: అవును — అవపాతం-గట్టిపడే స్టెయిన్‌లెస్ అద్భుతమైన తుప్పు నిరోధకతతో HRC 38–44కి గట్టిపడుతుంది. ఆహారం లేదా సముద్ర విధి కోసం, ఇది సరైన ఎంపిక.

Q4: మీరు అనుకూల-పొడవు లేదా కస్టమ్-చాంఫర్ పిన్‌లను తయారు చేయగలరా?

A4: అవును. మేము ఒక్కో డ్రాయింగ్‌కు అనుకూల పొడవులు, అనుకూల ఛాంఫర్‌లు, టేపర్డ్ పైలట్‌లు మరియు గ్రూవ్‌లను కత్తిరించాము. అనుకూల పిన్‌ల కోసం MOQ తక్కువగా ఉంది - నమూనాలు స్వాగతం.

Q5: మీరు నిల్వలో పిన్‌లపై తుప్పు పట్టకుండా ఎలా నిరోధిస్తారు?

A5: పిన్స్‌లో నూనె రాసి, ఆవిరి-దశ తుప్పు నిరోధక కాగితంతో ప్యాక్ చేయబడతాయి. విదేశీ సముద్ర రవాణా కోసం, మేము తుప్పు రహిత రాకకు హామీ ఇవ్వడానికి VCI ప్యాకేజింగ్‌ని ఉపయోగిస్తాము.
