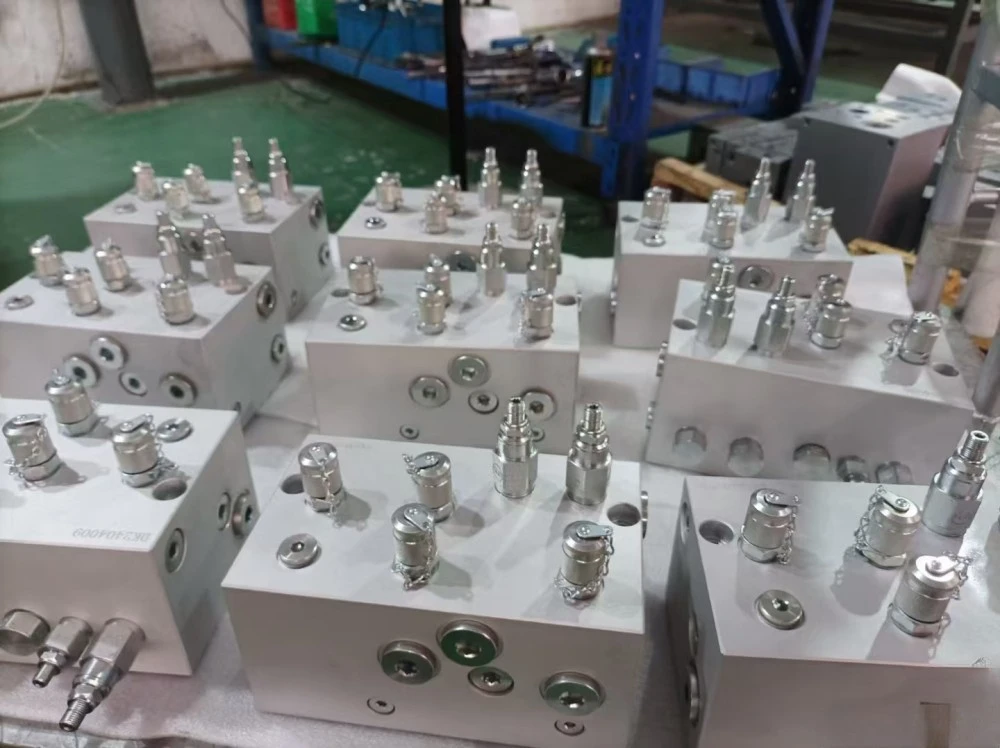

CNC మెషిన్డ్ హైడ్రాలిక్ ఫిట్టింగ్

CNC మెషిన్డ్ హైడ్రాలిక్ ఫిట్టింగ్ అనేది హైడ్రాలిక్ సిస్టమ్‌లోని గొట్టాలు, ట్యూబ్‌లు, పంపులు, వాల్వ్‌లు మరియు సిలిండర్‌లను కనెక్ట్ చేసే హైడ్రాలిక్ ఫిట్టింగ్. ఇది సరళంగా కనిపిస్తుంది - థ్రెడ్‌లు మరియు సీలింగ్ ముఖం కలిగిన మెటల్ బాడీ - కానీ ఇది క్రూరమైన పరిస్థితులలో పనిచేస్తుంది: 50 నుండి 400+ బార్‌ల ఒత్తిడి, ఉష్ణోగ్రత స్వింగ్‌లు, వైబ్రేషన్ మరియు హైడ్రాలిక్ ద్రవం ఏదైనా లీక్ మార్గాన్ని గుర్తించే నీరు పగుళ్లను కనుగొంటుంది.

అమర్చడం యొక్క పని సీల్ చేయడం. అది JIC 37° ఫ్లేర్ అయినా, ORFS (O-రింగ్ ఫేస్ సీల్), BSPP సమాంతర థ్రెడ్ అయినా లేదా NPT టేపర్డ్ థ్రెడ్ అయినా, సీలింగ్ జ్యామితి మైక్రాన్ ఖచ్చితత్వంతో మెషిన్ చేయబడుతుంది. 0.02 మిమీ గుండ్రని సీలింగ్ ఉపరితలం ఏడ్చే అమరిక. నలిగిపోయే రూట్‌తో కూడిన థ్రెడ్ అనేది ఒత్తిడిలో ఎగిరిపోయే అమరిక. అందుకే మ్యాచింగ్ నాణ్యత ఇక్కడ "ఉండటం మంచిది" కాదు - ఇది భద్రతా సమస్య.

CNC మెషిన్డ్ హైడ్రాలిక్ ఫిట్టింగ్ యొక్క ముఖ్య ఫీచర్లు & ప్రయోజనాలు

సీలింగ్ ఉపరితలాలు మెషిన్ చేయబడ్డాయి, "తగినంత మంచిది" కాదు 37° ఫ్లేర్ కోన్, O-రింగ్ గ్రోవ్ మరియు సీటు ముఖాలు నియంత్రిత టాలరెన్స్‌లతో తయారు చేయబడ్డాయి (సీటు కోణం ±0.5°, ఉపరితల ముగింపు Ra 0.8μm గరిష్టం). సరైన సీలింగ్ ఉపరితలం పైపు లోపల మరియు మీ పరికరాల గది వెలుపల 350 బార్‌లను ఉంచుతుంది.

శుభ్రమైన, పదునైన దారాలు థ్రెడ్‌లు పూర్తి ప్రొఫైల్ ఫారమ్‌తో 6g/6Hకి కత్తిరించబడతాయి లేదా చుట్టబడతాయి - చిరిగిన మూలాలు లేవు, చుట్టబడిన క్రెస్ట్‌లు లేవు. బిగుతుగా, లీక్ కాని జాయింట్‌కి హామీ ఇవ్వడానికి టేపర్డ్ థ్రెడ్‌లు (NPT/BSPT) L1/L2 రింగ్ గేజ్‌లతో ధృవీకరించబడతాయి.

ఒత్తిడి-పరీక్షించిన విశ్వాసం మేము మాదిరి బ్యాచ్‌లపై 1.5× రేటింగ్ పని ఒత్తిడికి పరీక్ష ఫిట్టింగ్‌లను ఒత్తిడి చేస్తాము మరియు ప్రతి ఫిట్టింగ్ దృశ్యమానంగా మరియు డైమెన్షనల్‌గా తనిఖీ చేయబడుతుంది. క్లిష్టమైన అనువర్తనాల కోసం, 100% ఒత్తిడి పరీక్ష అందుబాటులో ఉంది.

ద్రవం కోసం పదార్థం హక్కు ప్రామాణిక ఖనిజ చమురు వ్యవస్థల కోసం కార్బన్ స్టీల్ జింక్ పూత; ఆహారం, సముద్ర మరియు ఉగ్రమైన ద్రవాలకు స్టెయిన్‌లెస్ 316; తక్కువ పీడన వాయు మరియు నీటి సేవ కోసం ఇత్తడి. సరైన పదార్థం గాల్వానిక్ తుప్పు మరియు అకాల వైఫల్యాన్ని నిరోధిస్తుంది.

మీరు పేర్కొనగల శుభ్రత సెన్సిటివ్ సర్వో మరియు ప్రొపోర్షనల్ సిస్టమ్‌ల కోసం ISO 4406 క్లీన్‌నెస్ క్లాస్‌లతో సహా - ఫిట్టింగ్‌లు అల్ట్రాసోనిక్‌గా శుభ్రం చేయబడతాయి మరియు మీ క్లీనెస్ స్పెసిఫికేషన్‌కు ప్యాక్ చేయబడతాయి.

ఉత్పత్తి లక్షణాలు

సాధారణ అప్లికేషన్లు

CNC మెషిన్డ్ హైడ్రాలిక్ ఫిట్టింగ్ తయారీదారు మరియు సరఫరాదారుగా, Tuoyuan మెటల్ దీని కోసం ఫ్యాక్టరీ-ప్రత్యక్ష ధరల వద్ద ఫిట్టింగ్‌లను పెద్దమొత్తంలో సరఫరా చేస్తుంది:

మొబైల్ హైడ్రాలిక్స్ - ఎక్స్కవేటర్లు, లోడర్లు, వ్యవసాయ యంత్రాలు

పారిశ్రామిక హైడ్రాలిక్ వ్యవస్థలు - ప్రెస్‌లు, ఇంజెక్షన్ మౌల్డింగ్ మెషీన్లు, యంత్ర పరికరాలు

నిర్మాణ సామగ్రి హైడ్రాలిక్ సర్క్యూట్లు

మెరైన్ మరియు ఆఫ్‌షోర్ హైడ్రాలిక్ సిస్టమ్స్ (316 స్టెయిన్‌లెస్)

ఫుడ్ ప్రాసెసింగ్ మరియు ఫార్మాస్యూటికల్ ఫ్లూయిడ్ లైన్లు

పరీక్ష బెంచీలు, లూబ్రికేషన్ సిస్టమ్‌లు మరియు వాయు సర్క్యూట్‌లు

ఉత్పత్తి ప్రక్రియ

హైడ్రాలిక్ ఫిట్టింగ్‌లు CNC లాత్‌లపై బార్ స్టాక్ నుండి తయారు చేయబడతాయి - తరచుగా ఒకే బిగింపు చక్రంలో ఉంటాయి. హెక్స్ బాడీలను తిప్పడం, డ్రిల్ చేయడం, థ్రెడ్ చేయడం మరియు సీలింగ్ జ్యామితి (ఫ్లేర్ కోన్, ఓ-రింగ్ గ్రూవ్ లేదా టేపర్) అంకితమైన సాధనంతో కత్తిరించబడతాయి. సింగిల్-సెటప్ విధానం అనేది థ్రెడ్‌తో సీలింగ్ ఉపరితలాన్ని కేంద్రీకృతంగా ఉంచుతుంది.

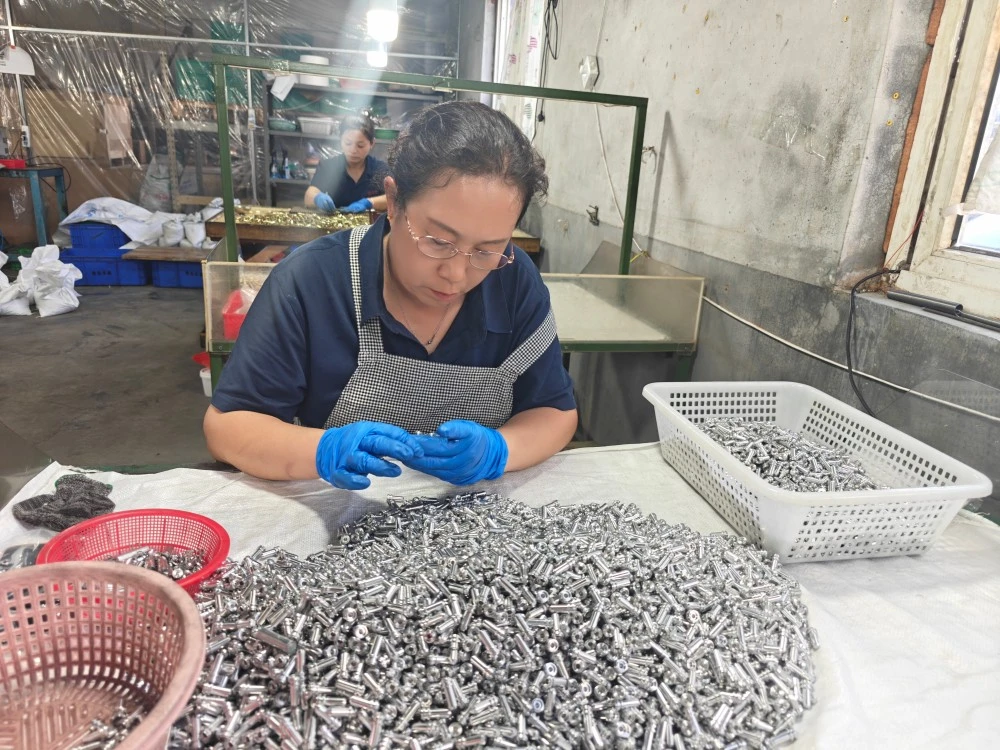

మ్యాచింగ్ చేసిన తర్వాత, ఫిట్టింగ్‌లు డీబర్డ్ చేయబడతాయి - సీలింగ్ ముఖాలపై క్లిష్టమైనవి - తర్వాత ఉపరితల చికిత్స (జింక్ ప్లేటింగ్, జింక్-నికెల్ లేదా పాసివేషన్). చిప్స్ మరియు అవశేషాలను తొలగించడానికి ఫిట్టింగ్‌లు అల్ట్రాసోనిక్‌గా శుభ్రం చేయబడతాయి, ఆపై తనిఖీ చేయబడతాయి: థ్రెడ్ గేజింగ్, సీట్ యాంగిల్ చెక్, డైమెన్షనల్ కొలత మరియు నమూనా ఒత్తిడి పరీక్ష.

ఎందుకు Tuoyuan మెటల్ ఎంచుకోండి

మ్యాచింగ్ ప్రెసిషన్ ఎక్కడ లెక్కించబడుతుంది మా CNC లేత్‌లు రిపీట్ పొజిషనింగ్ ఖచ్చితత్వాన్ని ≤±0.003mm కలిగి ఉంటాయి మరియు మేము ఫిట్టింగ్‌లపై మామూలుగా ±0.01mmకి మెషిన్ చేస్తాము - ఇది సీలింగ్ ఉపరితలాలను ట్రూగా ఉంచే టాలరెన్స్ బ్యాండ్ మరియు థ్రెడ్ గేజ్-క్లీన్.

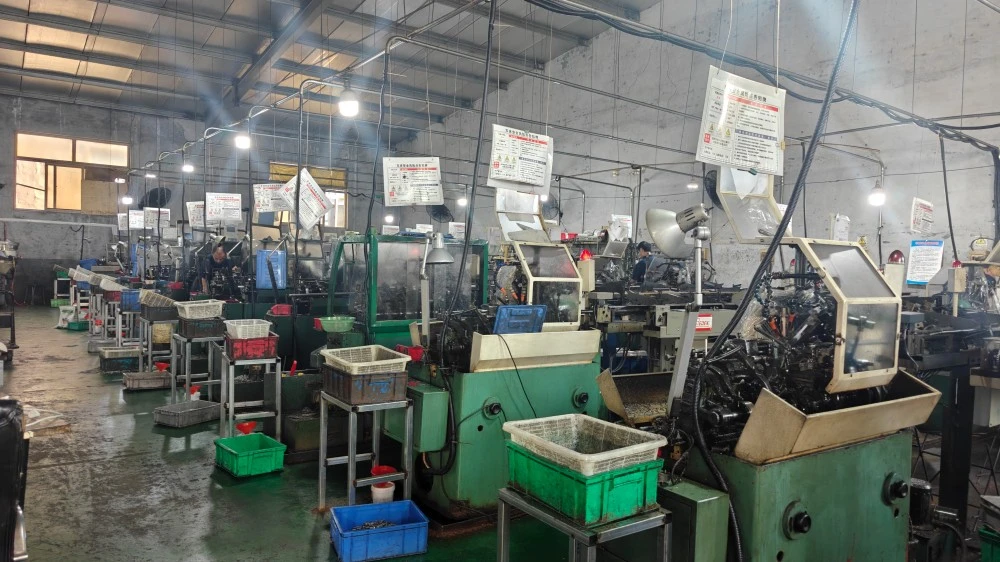

మెటల్ వర్కింగ్ నైపుణ్యం యొక్క దశాబ్దం 5,000 m² కర్మాగారం, 20 CNC లాత్‌లు మరియు 100-మిలియన్-పీస్ వార్షిక సామర్థ్యంతో 10 సంవత్సరాలపాటు ఖచ్చితత్వంతో భాగాలను మార్చారు. మేము ఈ కేటలాగ్‌లోని ప్రతి ఫిట్టింగ్ స్టాండర్డ్‌ను మెషిన్ చేసాము — చాలా సార్లు.

48-గంటల నాణ్యత ప్రతిస్పందన సమస్య కనుగొనబడితే, మేము 48 గంటలలోపు ప్రతిస్పందిస్తాము మరియు అంగీకరించిన విధంగా పూర్తి పరిహారం బాధ్యత తీసుకుంటాము. ఆ నిబద్ధత, స్థిరంగా గౌరవించబడింది, మా కస్టమర్‌లలో 95% మంది మళ్లీ ఆర్డర్ చేస్తారు.

ఎగుమతి-సిద్ధంగా డాక్యుమెంటేషన్ మెటీరియల్ సర్టిఫికేట్లు, తనిఖీ నివేదికలు మరియు ఒత్తిడి పరీక్ష రికార్డులు ప్రతి ఆర్డర్‌తో రవాణా చేయబడతాయి. మూడవ పక్షం తనిఖీ సమన్వయం అందుబాటులో ఉంది.

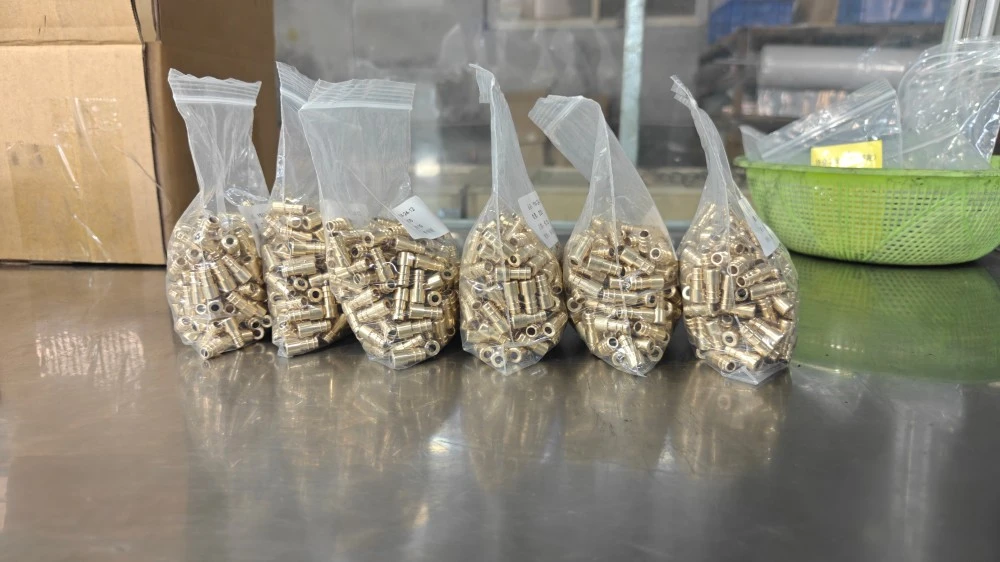

ప్యాకేజింగ్ & షిప్పింగ్

ఫిట్టింగ్‌లు శుభ్రం చేయబడతాయి, తుప్పు నుండి రక్షించబడతాయి మరియు పాలీ బ్యాగ్‌లు, డబ్బాలు లేదా ఎగుమతి చెక్క కేసులలో ప్యాక్ చేయబడతాయి. క్వింగ్‌డావో పోర్ట్ నుండి ఎక్స్‌ప్రెస్, ఎయిర్ మరియు సముద్ర సరుకు అందుబాటులో ఉంది. డాక్యుమెంటేషన్: కమర్షియల్ ఇన్‌వాయిస్, ప్యాకింగ్ లిస్ట్, బిల్ ఆఫ్ లాడింగ్, సర్టిఫికేట్ ఆఫ్ ఆరిజిన్, మెటీరియల్ టెస్ట్ సర్టిఫికేట్. CNC మెషిన్డ్ హైడ్రాలిక్ ఫిట్టింగ్ ధరలు, బల్క్ ఆర్డర్‌లు లేదా కొటేషన్ కోసం, మా ఎగుమతి బృందాన్ని సంప్రదించండి.

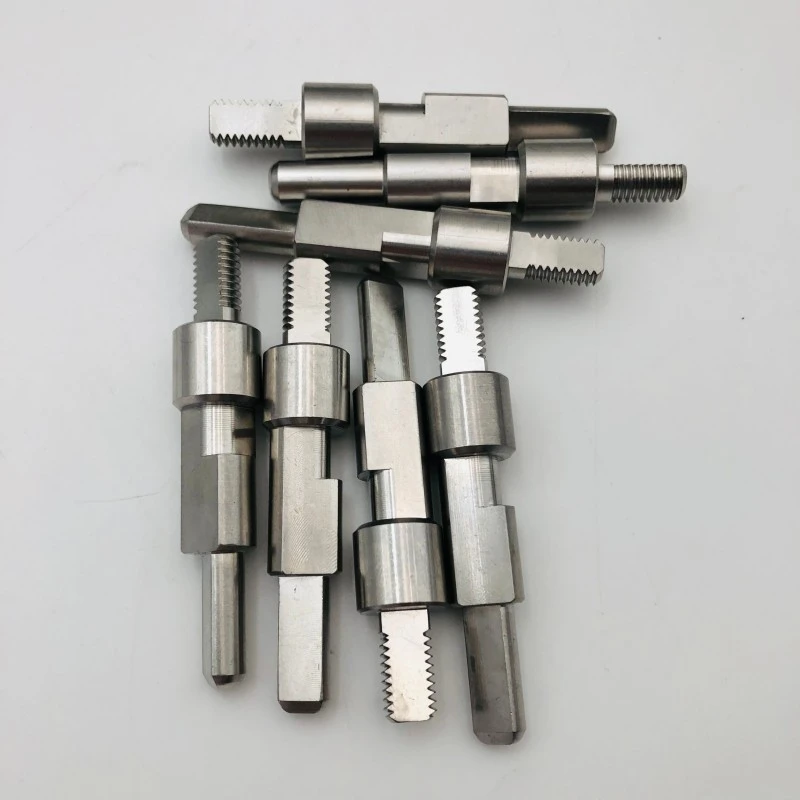

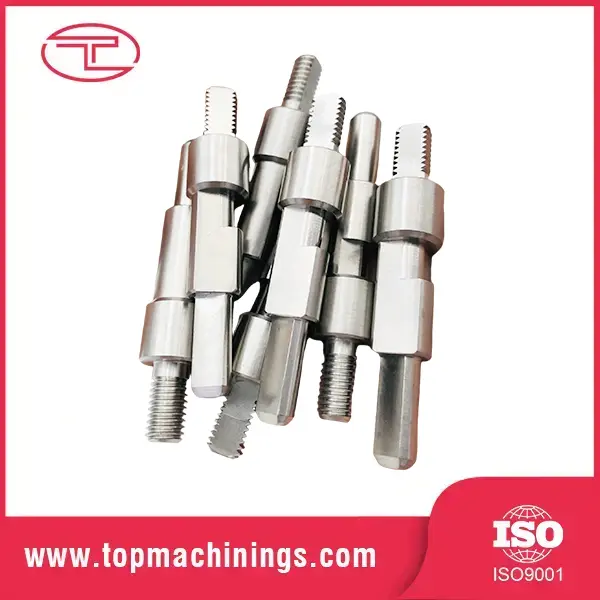

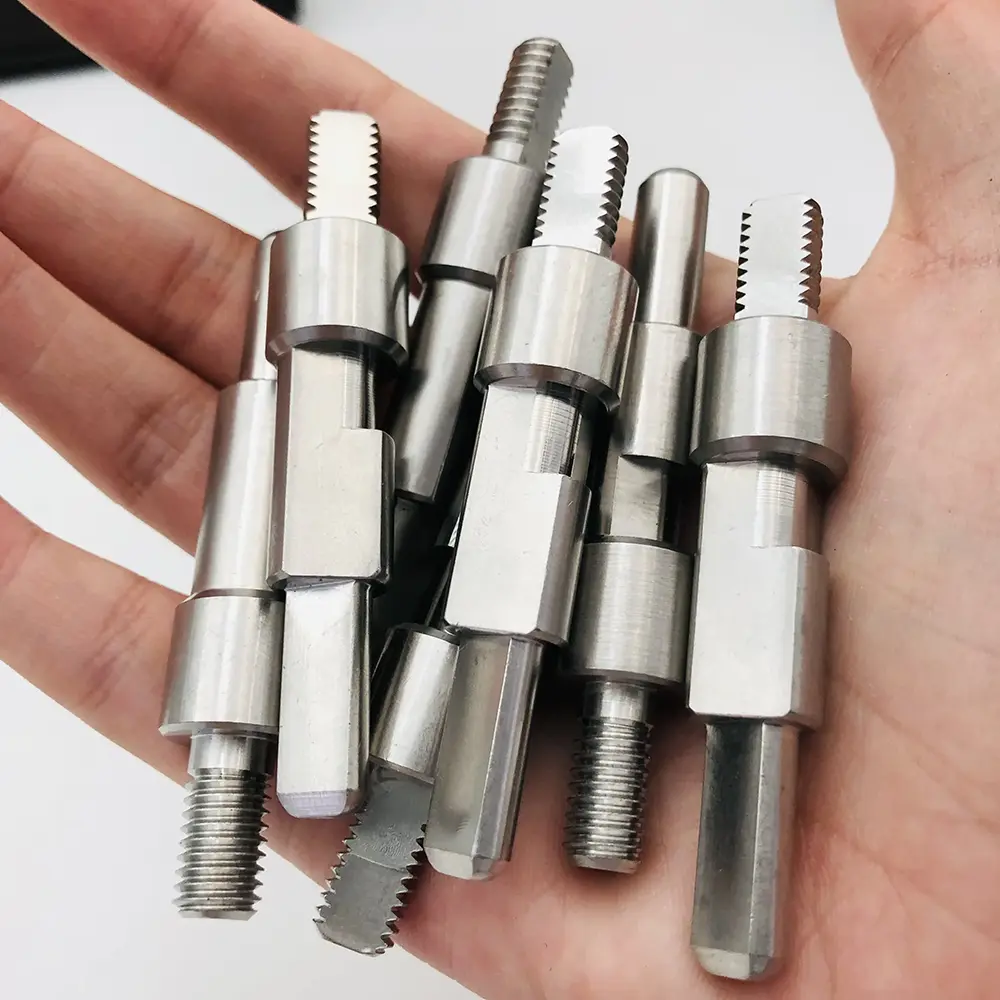

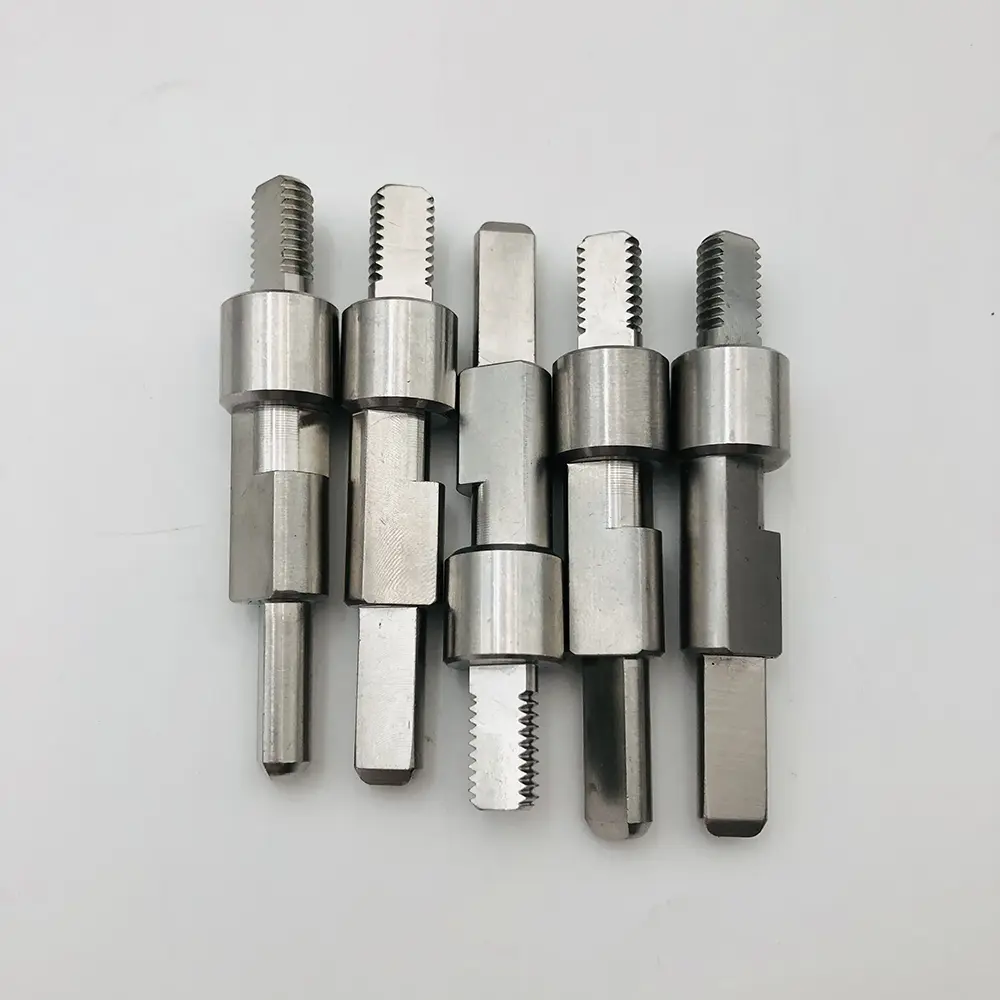

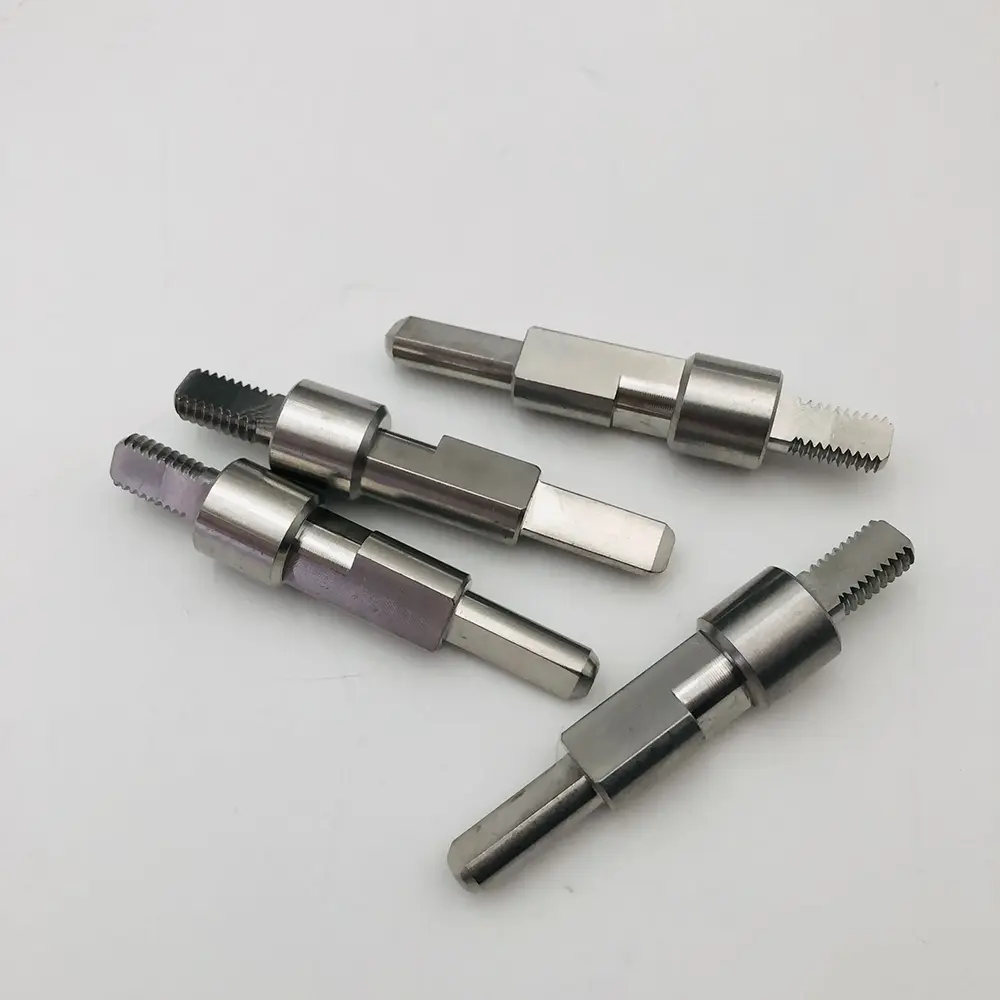

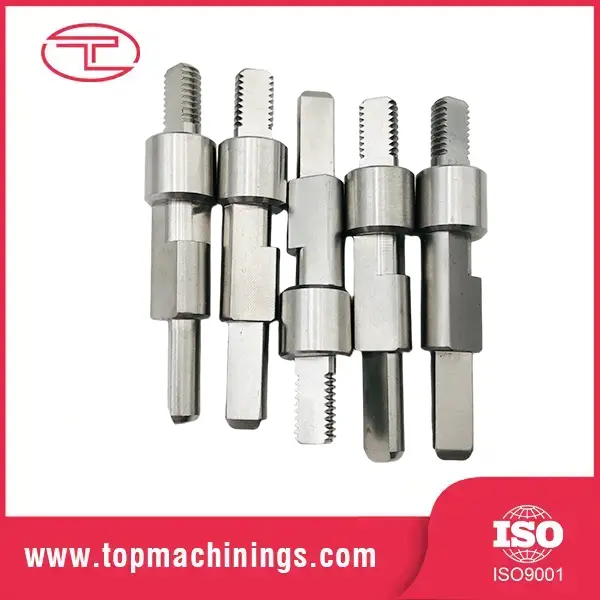

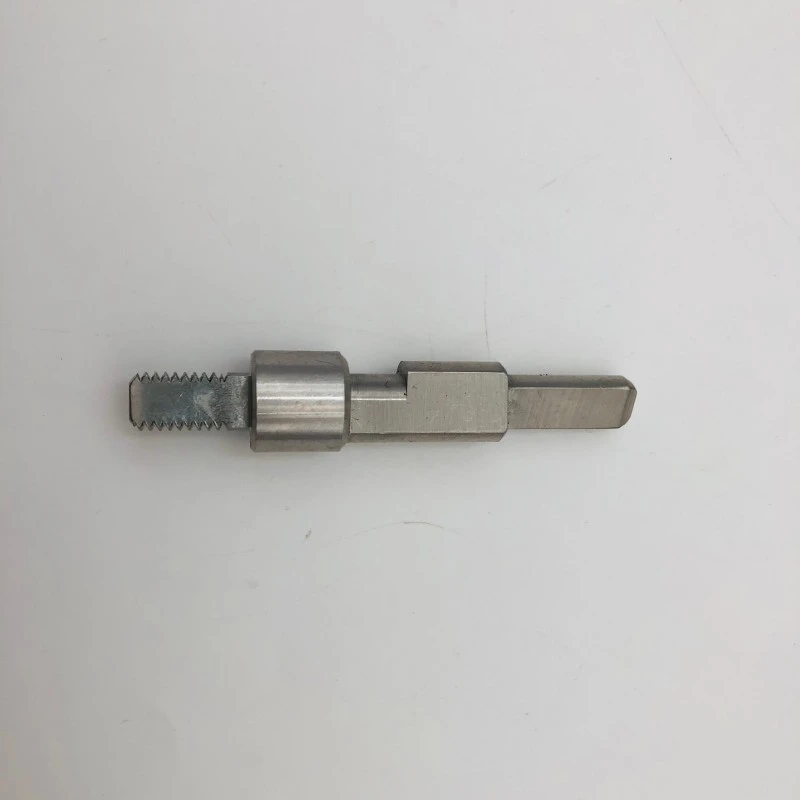

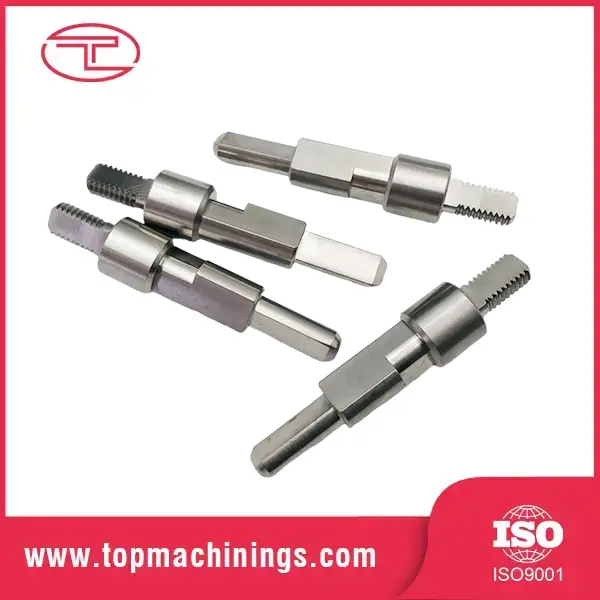

పారిశ్రామిక సామగ్రి కోసం హై-ప్రెసిషన్ థ్రెడ్ షాఫ్ట్‌లు

క్లయింట్: యూరోపియన్ హైడ్రాలిక్ ఎక్విప్‌మెంట్ తయారీదారు

పరిశ్రమ: ఫ్లూయిడ్ పవర్ & ఇండస్ట్రియల్ ఆటోమేషన్

మెటీరియల్: స్టెయిన్లెస్ స్టీల్ / కార్బన్ స్టీల్

ప్రక్రియ: ప్రెసిషన్ CNC టర్నింగ్, మిల్లింగ్, థ్రెడింగ్ & హీట్ ట్రీట్మెంట్

అధిక-పీడన హైడ్రాలిక్ అసెంబ్లీలలో లీకేజీ మరియు మెకానికల్ దుస్తులను నిరోధించడానికి క్లయింట్‌కు గట్టి టాలరెన్స్‌లు మరియు మృదువైన ఉపరితల ముగింపుతో అనుకూలమైన బహుళ-దశల థ్రెడ్ షాఫ్ట్‌లు అవసరం. ప్రామాణిక మార్కెట్ భాగాలు వాటి నిర్దిష్ట టార్క్ మరియు అమరిక అవసరాలను తీర్చడంలో విఫలమయ్యాయి.

మల్టీ-యాక్సిస్ స్విస్ CNC టర్నింగ్ మరియు ప్రెసిషన్ మిల్లింగ్ మెషీన్‌లను ఉపయోగించి, మేము క్లయింట్ యొక్క సాంకేతిక డ్రాయింగ్‌ల ప్రకారం ఖచ్చితమైన థ్రెడ్ ప్రొఫైల్‌లు మరియు ఫ్లాట్-మిల్డ్ ఫీచర్‌లతో అనుకూలీకరించిన షాఫ్ట్‌లను తయారు చేసాము. షిప్పింగ్‌కు ముందు 100% థ్రెడ్ గేజ్ పరీక్ష మరియు ఉపరితల కరుకుదనం తనిఖీలతో సహా కఠినమైన నాణ్యత నియంత్రణ వర్తించబడుతుంది.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: నేను ఏ అమరిక ప్రమాణాన్ని ఉపయోగించాలి?

జ: ఇది మీ ప్రాంతం మరియు గొట్టం చివరలపై ఆధారపడి ఉంటుంది: ఉత్తర అమెరికాలో JIC సాధారణం, యూరప్/ఆసియాలో BSP, జర్మనీలో మెట్రిక్ DIN, ORFS ఇక్కడ వైబ్రేషన్ మరియు లీక్-ఫ్రీ పనితీరు ముఖ్యమైనది. మీ ప్రస్తుత ఫిట్టింగ్‌లు లేదా డ్రాయింగ్‌లను మాకు పంపండి మరియు మేము ప్రామాణిక మరియు సరఫరా సరిపోలే ఫిట్టింగ్‌లను గుర్తిస్తాము.

ప్ర: మీ అమరికలు ఎలాంటి ఒత్తిడిని నిర్వహించగలవు?

A: ప్రామాణిక అమరికలు 350 బార్ పని ఒత్తిడికి రేట్ చేయబడతాయి; 630 బార్ వరకు అధిక-పీడన కాన్ఫిగరేషన్‌లు. మేము పరీక్ష నమూనా బ్యాచ్‌లను 1.5× రేట్ చేయబడిన ఒత్తిడికి ఒత్తిడి చేస్తాము.

ప్ర: మీరు ఆహారం లేదా సముద్ర వినియోగం కోసం స్టెయిన్‌లెస్ స్టీల్ ఫిట్టింగ్‌లను సరఫరా చేయగలరా?

A: అవును — పాసివేషన్ ఫినిషింగ్‌తో SUS316 ఫిట్టింగ్‌లు ఆహారం, సముద్ర మరియు ఔషధ అనువర్తనాల కోసం అందుబాటులో ఉన్నాయి. మెటీరియల్ సర్టిఫికెట్లు అందించబడ్డాయి.

ప్ర: మీరు ఒక్కో డ్రాయింగ్‌కు అనుకూల ఫిట్టింగ్‌లను అందిస్తారా?

జ: అవును, పూర్తిగా కస్టమ్ ఫిట్టింగ్‌లు మా ప్రత్యేకత. డ్రాయింగ్ లేదా నమూనాను పంపండి మరియు మేము అనుకూల పోర్ట్ కాన్ఫిగరేషన్‌లతో సహా మీ ఖచ్చితమైన జ్యామితికి మెషిన్ చేస్తాము.

ప్ర: CNC మెషిన్డ్ హైడ్రాలిక్ ఫిట్టింగ్ యొక్క మీ MOQ మరియు డెలివరీ సమయం ఎంత?

A: నమూనాలు: 3–5 రోజులు, MOQ అనువైనది. ఉత్పత్తి: సగటు 15 రోజులు. క్వింగ్‌డావో నుండి సముద్ర సరుకు, లేదా అత్యవసర చిన్న ఆర్డర్‌ల కోసం ఎక్స్‌ప్రెస్.
